太阳能电池特性研究装置是评估太阳能电池特性的有效工具。该装置允许入门物理课程的学生通过简单的实验绘制太阳能电池的I-V特性。可以测量填充因子、短路电流和开路电压等重要参数。

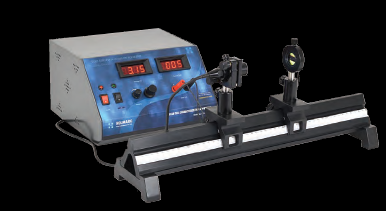

该装置由可变直流电源、LED、太阳能电池组成。-5v至5 v的可变直流电源用于进行实验。光源由LED提供。可以控制LED的照明强度。LED和太阳能电池固定在金属外壳上，便于放置在实验装置中。LED和太阳能电池的端子通过绝缘线引出，该绝缘线有一对鳄鱼夹或立体声连接器。

太阳能电池可以吸收电磁波并将吸收的光子能转化为电能。它是一种半导体装置，在被光照射时会产生电动势。当入射光子的能量大于带隙时，光子可被半导体吸收，形成电子-空穴对。然后，电子和空穴在二极管内部电场的驱动下产生光电流（光生电流）。

可做实验：
绘制太阳能电池的I – V特性曲线
观察太阳能电池中电流、电压和功率的关系，并确定最大功率点、短路电流和开路电压
评估太阳能电池的填充因子
