光电效应研究装置是一种用于研究光电效应和获得普朗克常数的仪器。

卤素光源为光电管提供光能。滤光轮位于光源和光电管之间，用于选择不同的波长。滤光轮包括五个窄带干涉滤光片，用于获得精确的波长。真空光电管位于管壳内。该管具有非常低的阳极暗电流，可获得更好的效果。微处理器控制的电子接口提供电流和电压读数。稳压电源具有0 – 2V可变电压，为电极提供截止电位。电流表提供精确的电流输出测量功能。提供拨动开关来更改电流范围。灯室、滤光轮和光电管外壳放置在光学导轨上。

可做实验：
普朗克常数测定

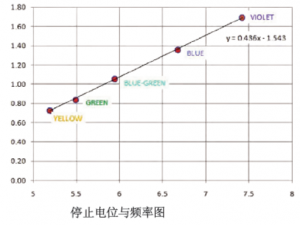

如果我们绘制截止电位与频率的关系图，我们将得到一条直线，其斜率为 h/e ，其中h是普朗克常数，e 是电子电荷。
