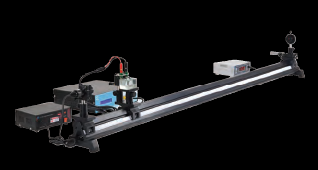

超声波衍射仪用于研究超声波对光的衍射。超声波是指频率大于人耳可听范围（20Hz 至 20 KHz）的声音。当超声波在介质中传播时，该介质中的分子在与纵波平行的方向上在很短的距离内振动。该装置由一个刻度长的轨道和适当安装激光头的轨道架车、一个射频振荡器和一个带有平移台的探测器组成。超声波衍射装置使用激光作为光源。由于激光束强度高且单色，我们可以得到清晰的高阶衍射图。

换能器产生的超声波沿介质（液体）传播，并在单元底部（平板玻璃）反射。入射波和反射波发生干涉，形成驻波图。激光头使用运动支架安装。这有助于方便地将激光束引导穿过液体，然后引导到探测器。使用在X轴上具有自由度的平移台扫描衍射图。可以通过该实验计算出超声波在液体中的速度。该仪器旨在提供准确且最佳结果。

图. 超声波衍射观察光学系统

可做实验：
测定液体中超声波的速度
求给定液体的体积模量
求液体的压缩率
