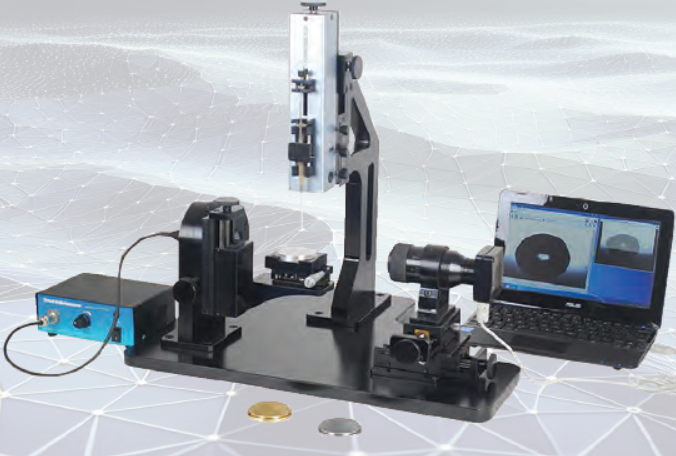

接触角测量仪是一款精巧且经济高效的 CMOS 仪器，用于测量液体与基底的接触角。接触角是液体在液体、气体和固体相交的相边界处形成的角度。液滴的形状由三种界面张力控制。水平固体表面上液滴的形状由杨-拉普拉斯方程（Young-Laplace）方程确定。图像分析软件用于测量和进一步计算。

该仪器利用CMOS传感器形成液滴的图像。CMOS 传感器将图像和实时视频输入计算机进行进一步分析。

手动分配注射泵用于液体分配。CMOS 传感器和成像光学组件安装在平移台上，用于对传感器上的图像位置进行微调。分配系统由注射器和线性台组成，固定在垂直平移器上，用于初始设置针头与固体表面的距离。背光由明亮的LED提供。背光LED的照明强度可以控制。

规格：

测量方法：座滴法

分析方法：基于B样条蛇形线（活动轮廓）的Dropsnake分析法来塑造滴状物。软件可用于测量对称和非对称滴状物的接触角。

光学：高性能像差校正成像镜头，具有精确的手动调焦功能。

视频系统：高性能CMOS传感器。附带3m屏蔽USB电缆。

照明：基于LED的漫射照明机制。光强度可以改变。

分配器：机械分配器。系统随附 50、100 和250微升注射器。

尺寸：500 x 400 x 498mm

电源：230VAC，50 Hz。

其他规格：为样品架提供+/- 180度旋转。为CMOS-光学组件提供75mm XY行程

可做实验：
测量液体与各种固体的接触角。
