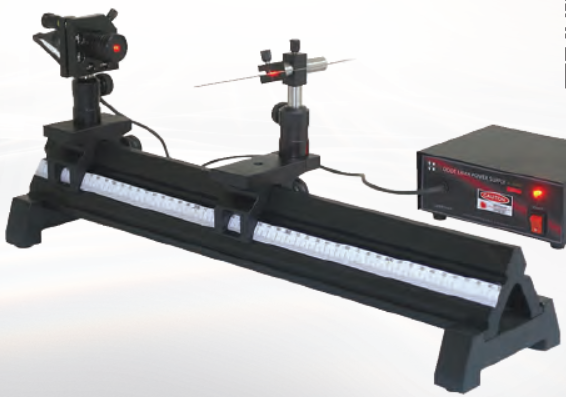

该装置专为研究反射光栅而设计。它由安装在运动支架上的激光头和具有角度调节功能的光栅支架组成。使用此支架可以将光栅固定在适当的角度。可以使用激光支架的运动调节对掠射角或入射角进行微调。

激光支架和光栅支架都固定在导轨托架上，导轨托架固定在刻度实心铝轨上。衍射图案投射在屏幕或墙壁上。当米刻度用作反射光栅时，通常可以在两到三米处观察到图案。

光盘和米刻度由一系列均匀分布（反射）的凹槽和脊组成，它们充当衍射光栅。光盘上的凹槽非常接近。CD和毫米刻度是反射性的，因此可以通过观察反射图案来观察衍射图案。可以看到从光盘反射的色谱。光盘表面上间距很近的轨道形成衍射光栅，白光的各个波长以不同的角度从其衍射。

图：通过大量狭缝透射的光的强度。只有主最大值保持非常明亮和非常窄的线

应用：
光谱学：根据材料的光谱特征对其进行分析。
电信：在光纤系统中多路复用信号。
激光系统：调整和稳定激光波长。
全息术：创建三维图像。
生物医学成像：分析生物样本发射或散射的光。
光学滤波器：选择性地透射或反射某些波长或反射某些波长的光。
太阳能：光谱分裂和集中以进行能量转换。

实验示例：
使用毫米刻度作为光栅测量激光波长
要找到CD的凹槽间距
