基于测角仪的衍射实验装置设计为适用于任何光学实验室的多功能仪器。它基于测角仪的结构允许用户将其配置为多种应用。该装置还可用于许多其他应用，如测量棱镜角、折射角等，这些应用通常使用光谱仪测角仪。

所有组件均由无腐蚀实验室级材料制成。光学元件由研究级N-BK 7光学玻璃制成。

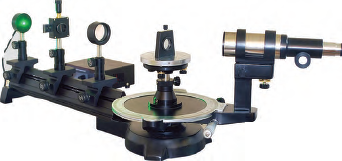

该仪器由一个用于直接测量衍射角的测角仪和一个精密可调的狭缝组成，光线通过狭缝后落在衍射元件上。测角仪和定位台的作用是建立和控制入射光束、衍射单元和望远镜之间的几何关系。测角仪也是许多组件的支撑基础，例如光学元件、衍射单元台、望远镜等。该设备特别适合研究衍射角相当大的元件，如全息光栅。由于读数是通过带有十字线的目镜进行的，因此可以实现精确的结果。

实验
单缝光的衍射。双缝、单线、十字线、金属丝网、光栅光的衍射
