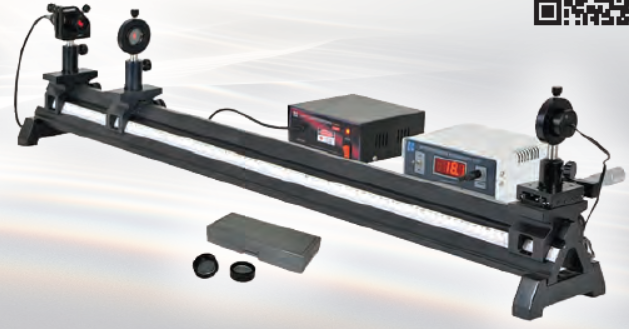

基于探测器的衍射实验装置适用于物理学研究生和博士课程。在这里，使用带有平移台的探测器仔细研究衍射图案。该装置由1.2米长的光学导轨以及滑架、光学元件和光机械组成。在导轨的一端安装带有平移台的探测器，在另一端，激光器固定在运动支架上。安装在导轨上的线性刻度使长度测量变得简单方便。激光头和探测器台都安装在带锁的导轨滑架上，而导轨滑架又可以方便地安装在导轨上的任何位置。该装置用于使用探测器研究衍射图案。该装置包括一个波长为650nm的二极管激光器，可提供干净的单色光源。当激光束穿过各种单缝和多缝时，可以观察到衍射图案。该装置提供了许多衍射缝和光栅。

衍射图的强度分布由一系列明暗条纹组成，强度分布沿中心轴对称。可以使用带微调的针形光电探测器确定强度图。整套装置安装在带锁的轨道车上，轨道车又可以方便地安装在1.2 米长的光学轨道上的任何位置。
