基于CCD的激光拉曼光谱仪（型号：HO-ED-S-06A）是一款用于记录固体和液体样品拉曼光谱的仪器。拉曼光谱是一种散射技术。它基于拉曼效应，即一小部分散射辐射的频率与单色入射辐射的频率不同。

它基于入射辐射与振动分子相互作用产生的非弹性散射。它探测分子振动。这将产生不同范围的频率，即强斯托克斯和反斯托克斯，它们的频率高于沿瑞利线的入射辐射。瑞利和拉曼散射可以用经典和量子力学来解释。

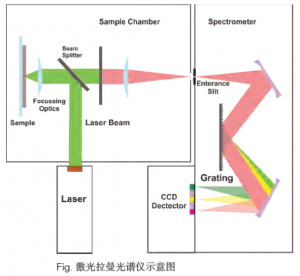

在基于 CCD的拉曼光谱仪中，样品保存在比色皿中，并配有带有DPSS激光器 (532nm) 的机械室。分子的振动状态在放松高能态时会向所有方向重新发射辐射。

光谱仪的放置方式使得激光束垂直撞击比色皿。在光谱仪前面使用陷波滤波器以避免瑞利散射，从而有效地测量拉曼辐射。

高灵敏度（0.1 -6500ms）、低噪音、冷却的 CCD 是拉曼光谱研究的理想探测器。光谱仪采用 Czerny Turner 设计，精密全息光栅作为色散元件。控制电子设备将光色散转换为电子脉冲，并通过USB传输到计算机。

用于解释数据的软件易于使用。使用回归/曲线拟合算法（牛顿-拉夫森数值分析、Levenberg Marquardt 算法等）。Savitzky – Golay 过滤/Box Car 平滑目的等是该软件的功能。提供定制版本的材料库。

实验示例
TiO2、CeO2、硫、尿素、环己烷、CCl4 等固体和液体样品的拉曼光谱研究

光谱仪规格
光学设计: Czerny Turner design
类型: 平面光栅
线数/毫米: 1200 l/m
波长范围: 538 nm to 598 nm *
拉曼位移范围: 210 cm-1 – 2000 cm-1
波长精度: < 0.4 nm
波长重复性: < 0.2 nm
激光: 532nm, 40mW DPSS laser
陷波滤波器波长 : 532 nm
CWL 容差 (nm) : +/- 5.3 nm
使用的校准源 : 汞灯
校准类型: 回归/曲线拟合
