CETONI 注射泵软件和插件

产品分类

除了对注射泵进行直观控制外,我们的 CETONI Elements 软件还为您提供了所有选项,可轻松实现流动流程的自动化,以便快速可靠地生成有意义的结果。

联系我们:18515077689

产品详情

软件和插件
操作简单,自动化灵活,无障碍集成

除了对注射泵进行直观控制外,我们的 CETONI Elements 软件还为您提供了所有选项,可轻松实现流动流程的自动化,以便快速可靠地生成有意义的结果。

为了无缝集成到您熟悉的软件环境(C++、Python、LabView、Matlab 等)中,我们还为您提供适用于 Windows 和 Linux 应用程序的广泛的 CETONI SDK(软件开发工具包)。

过程控制 | 编排 | 数据生成 | 模块化
CETONI Elements 是我们用于流程自动化的创新软件解决方案。 是设备技术接口,并由于采用模块化架构,我们可以随时灵活调整。 除了在一个过程中控制所有 CETONI 设备外,我们还可以集成测量和分析设备。 无论是所有设备参数的清晰可视化还是数据记录的管理,一切都通过一个通用的图形用户界面进行管理。 这使得 CETONI Elements 成为您应用程序中的连接元素,除设备控制外,还可用于整个自动化应用程序的编排。

直观访问所有功能
我们目标是使我们高度灵活和详细的软件及其所有可能性,直观地为您所用。 CETONI Elements 的模块化架构为保持良好的概观和确保直观的导航做出了重大贡献。 基本结构由设备或应用程序特定的软件模块、插件来补充。 根据设置星座和设备类型,可以快速轻松地配置量身定制的软件解决方案,并且可以从统一的图形用户界面使用所有与设备相关的功能,并在工作流程中相互链接。

插件库

各种 CETONI Elements 插件(软件模块)已经可用。 根据您的应用程序需求,我们为您提供适当且普遍适用的插件。 如果您的应用程序随着时间的推移而增长,则可以随时添加单独的插件。

脚本系统插件
这个必不可少的插件扩展了 CETONI Elements 软件,具有非常灵活且功能强大的脚本系统,用于按时间顺序自动化过程流动。 通过该插件,您不仅可以控制系统中的所有 CETONI 设备,还可选择控制您的外围设备。
强大的脚本系统
直观编程

CETONI Elements 软件具有强大的脚本系统,可自动处理过程流动。 对这些脚本进行编程不需要合格的编程知识——所有功能都可以使用鼠标简单直观地从脚本池拖到脚本编辑器中,并且可以在那里进行参数化。 这使您可以在几分钟内自动化简单甚至复杂的流程。
通过将附加的 CETONI I/O 模块物理集成到现有设置中,您还可以与现有外围设备进行通信。 根据外围设备可以处理的 I/O 信号,在 I/O 模块上使用适当的通信终端(可用接口概述)。

流程数据图插件
通过该插件,您可以记录任何设备的过程数据(例如当前轴位置、注射器填充水平……)或 I/O 和控制器通道(模拟输入/输出、数字输入/输出)的值。 他们可视化并记录过程数据随时间的变化。

流程数据图插件

使用过程数据图表插件,可记录来自任何设备的过程数据(例如当前轴位置、注射器填充水平……)或 I/O 和控制器通道(模拟输入/输出、数字输入/输出)的值。 这使您能够可视化、记录和永久记录过程数据随时间的变化。
通过拖拉进行简单配置
将图表保存为不同的图像格式(PNG、PDF……)
使用鼠标滚轮无级放大或缩小
在图表中轻松导航
显示/隐藏单个曲线

数据记录器插件
Datalogger 插件是一个强大的工具,可以将来自任何设备的任何过程数据记录在 * .csv 文件中。 许多电子表格程序(例如 Excel 或 Libre Office Calc)可以直接读取、处理和分析这些 * .csv 文件。

输入/输出插件
无论是模拟、数字、输入还是输出 – 使用此插件,您可以控制和可视化您的 CETONI I/O 模块或使用的 Flow 系统的所有 I/O 通道。

输入输出(I/O)插件
所有 I/O 通道一目了然

CETONI Elements I/O 插件可以快速轻松地访问您的 CETONI 系统中的所有模拟和数字输入和输出通道。 您可以为每个通道定义名称、比例、图标和单位。 这使您可以根据应用程序最佳地调整通道的显示。
亮点
可以为每个通道单独配置名称和缩放(因子和偏移)。
实时记录传感器数据
用于流程自动化的脚本函数

实时记录传感器值
可视化、分析、优化……
在 CETONI Elements 软件中,您可以将所有模拟和数字输入和输出的值记录为图表曲线或 CSV 文件。 这使您可以现场实时地可视化过程数据或连接的传感器(压力、温度……)中随时间的变化。 通过拖拉进行简单的记录配置或以不同的图像格式(PNG、JPG、PDF……)保存图表只是众多亮点中的一部分。 借助 CSV 文件,您可以方便地在 Excel 或其他分析软件中分析记录的值,或以图形方式处理它们。

控制器插件
控制器插件扩展了带有 PID 控制回路的 CETONI Elements 软件,用于精确控制和调节加热和冷却回路。,

控制器插件
手动和自动温度控制

使用 CETONI Elements 控制器插件,可以获得用于配置和可视化系统中所有控制回路的图形用户界面。可以清楚地了解所有控制回路,并且可以快速轻松地打开和关闭各个控制器或调整设定值。您可以随时更改所有控制通道的名称,从而快速轻松地使它们适应您的应用程序或测试设置的要求。 即使退出软件,所有更改也会保留。

使用控制器插件的脚本功能,您可以通过脚本更改和设置控制回路的温度。这使您可以快速轻松地实现时间受控的温度曲线或周期性温度变化。

创建您自己的 PID 控制器通道
用于压力控制的剂量等等。
CETONI Elements 控制器插件支持您创建自己的控制回路。 只需为控制器选择一个输入变量(例如压力传感器的当前测量值)和一个输出变量(例如注射泵的目标流量),然后配置 PID 控制参数——您自己的控制回路,用于泵的压力控制准备就绪。控制回路的设定值、实际值和其他参数的图形实时显示可帮助您调整控制器以获得最佳控制性能。

设备配置器插件

使用设备配置器,您可以创建自己的设备配置。每当您更换 CETONI 系统时,例如 添加新模块时,您可以使用设备配置器通过拖拉以图形方式调整软件的设备配置。
软件中的所有模块都是原始模块的真实显示——即屏幕上的设备配置与您实验室工作台上的物理设备配置相对应。 创建设备配置后,软件向导会引导您逐步完成各个模块和设备的配置。

拖拉

设备配置器包含一个包含所有受支持设备的设备列表。要创建配置,只需将设备从设备列表拖到具有当前配置的工作区 – 将您的单个设备配置放在一起很容易。

Nemesys 插件
精确计量体积、产生纳升级精确的流体流量、方便地配置注射器参数、切换阀门——这些只是该插件的众多功能中的一部分,用于将 Nemesys 注射泵集成到您的 CETONI 系统中。

Nemesys 插件
CETONI Elements 软件 – 泵 GUI
Nemesys 插件将所有 Nemesys 注射泵集成到 QmixElements 软件中。 该插件为您提供其他泵所没有的强大泵功能。 清晰而吸引人的表面让您可以概览所有重要参数,例如注射器填充水平、配置的注射器、给药方向、当前流速、当前阀门位置或当前压力。

亮点
注射器尺寸、注射器填充液位和阀门位置的图形表示
可自由配置的体积和流量的 SI 单位(ml、nl、ml/s …)
注射器向导将指导您完成新注射器的配置
实时显示所有当前值,例如流速、注射器填充量或给药体积
注射器的颜色取决于注射器的运动方向(橙色 = 填充,蓝色 = 分配,灰色 = 停止)

CETONI Elements 压力指示器
图形压力显示
为了获得更高的安全性和更好的概览
借助 neMESYS 注射泵的压力显示,您始终可以查看集成压力传感器的压力。 显示元件将压力传感器的当前值,显示为数字和条形。 通过从绿色(低压)到黄色(中压)到红色(高压)的颜色显示,您可以一目了然地看到模块当前压力在哪个区域,或者哪个模块具有临界压力,给您快速响应的机会。

简单的注射器配置
选择现有注射器或创建自己的注射器
从各种现有注射器中进行选择,或使用注射器向导快速轻松地配置您自己的注射器。 只需指定新注射器的内径、活塞冲程和注射器材料 – 就完成了。 然后在软件中,您将看到带有所选材料以及您配置的厚度和长度的注射器。

Nemesys 压力和模拟 I/O 安全监控
通过自动警报响应提高安全性
借助模拟 I/O 监控功能,您可以使用任何模拟输入或压力传感器作为 Nemesys 注射泵的安全开关。 在危险情况下,允许 Nemesys 泵自动停止或关闭,或发出警告消息,例如 当超过某个最大压力或某个最高温度时。 用户可以自由配置输入(压力、温度……)和警报响应(停止、关闭泵、警告……)。、

脚本函数
图形化编程和复杂流程
CETONI Elements 脚本系统完全支持 Nemesys 泵。这使您可以在尽可能短的时间内使用拖拉功能以图形方式对自己的复杂给药过程进行编程。借助强大的脚本函数,您可以立即实现多个泵的时间控制计量或在特定时间段内生成流量梯度等要求。与其他 Qmix 或 Nemesys 设备一起,可以在实验室中进行复杂的过程和测试。

光谱插件
CETONI Elements 光谱插件是我们的解决方案,用于将我们的 lambda光谱仪模块优化集成到 CETONI Elements 软件中。

光谱插件
适用于所有 CETONI Lambda 光谱仪模块

CETONI Elements 光谱插件是我们将 CETONI Lambda 光谱仪模块优化集成到 CETONI Elements 软件中的解决方案。可以调整所有重要参数,例如集成时间、过滤或基线校正。 集成的峰识别会自动标记光谱中发现的峰。 记录的光谱可以导出为图像或各种文件格式,例如 作为与 Excel 兼容的 CSV 文件。

自动化和同步频谱记录
具有光谱脚本功能
与所有其他 CETONI 设备一样,CETONI Lambda 光谱仪模块可以使用适当的脚本函数集成到 CETONI Elements 脚本系统中。 这使您可以自动记录光谱数据,将其与其他设备和过程同步,或在某些事件中触发光谱记录。 只需将光谱功能拖放到您的程序中,并以图形方式配置所有参数——自动脚本记录就完成了。

执行在线分析
测量、计算、监控
光谱插件包含一系列分析功能,用于在线分析记录的光谱。 您可以为每个光谱仪创建任意数量的分析通道。 例如,您可以使用积分函数计算光谱整个带宽上的强度,同时确定不同波长的强度。

在 I/O 通道列表中为每个分析创建一个分析通道。该通道与普通模拟输入通道一样工作,您可以像在软件和脚本系统中的任何其他模拟输入一样使用和读取它。

AnalyzeIQ 化学计量学插件
复杂的化学计量分析——在线和实时
基于分析 IQ 技术的化学计量插件扩展了 CETONI Elements 光谱插件,具有复杂的化学计量功能。 分析 IQ 技术可以实时精确分析光谱数据。 借助 Analyze IQ Lab 软件,您可以快速可靠地创建、评估和改进复杂模型。

然后,您可以将这些模型导入 CETONI Elements 软件,对记录的光谱数据进行实时分析。 您只需创建一个化学计量分析通道,为该通道分配一个分析模型,然后立即拥有一个分析通道,可以连续分析记录的光谱。 通过这种方式,您可以实时检测混合物中物质的存在或其浓度,在脚本中记录或对其做出反应。

阀门插件
连接阀门通过阀门插件集成到 CETONI Elements 软件和脚本系统中。
阀门插件
切换、配置和自动化阀门

使用 CETONI Elements 阀门插件,您可以清楚地了解所有阀门模块,并且可以快速轻松地切换每个单独阀门模块的阀门位置。 所有阀门的名称,甚至每个阀门位置的名称都可以自由配置,因此用户可以快速轻松地适应其应用或测试设置的要求。
由于阀门插件的脚本功能,阀门模块可以轻松集成到复杂的 Qmix 脚本中。 这使得阀门位置的切换可以自动化并与其他 Qmix 模块同步。

图形阀门显示
所有信息一目了然
所有阀门类型都在软件中以特定外观和当前阀门位置可视化。 这样,您可以立即识别阀门类型和每个阀门的当前切换位置。 您可以通过用鼠标单击每个阀门或通过右键菜单将其切换到所需位置。

定位系统插件

通过定位系统插件,您可以方便地控制精巧定位系统的所有功能。 借助插件的脚本函数,您可以快速轻松地创建复杂的自动化定位流程。

定位系统插件
定位系统完全受控

使用 CETONI Elements 软件的定位系统插件,您可以完全控制定位系统。 易于使用且结构清晰的界面使系统的手动定位非常容易。只需单击屏幕上的某个位置或单击图形图像上的容器(井、罐……)即可移动系统。
定位系统的当前位置、工作台的当前配置,包括所有容器和微量滴定板,以及所有其他重要参数,都显示在结构清晰的用户界面中。
借助强大的脚本功能,您可以使用拖拉轻松执行要求苛刻的定位任务。这种图形化编程使您无需大量培训即可自动化流程和程序。

图形用户界面

直观且易于使用

只需单击鼠标即可方便地进行 XY 定位的定位图 – 可无级缩放

通过点击孔、罐或其他容器轻松定位

Z面板用于定位Z轴

用于手动控制 X、Y 和 Z 轴的控制板

所有当前参数的可视化(位置、状态……)

只需单击鼠标即可在定位脚本中快速插入当前位置

所有样品容器(波纹板、孔、烧杯……)都显示为可点击元素。

使用鼠标滚轮无级放大。



强大的脚本功能
通过拖拉实现自动化
由于集成了脚本功能,例如移动到 XY、移动 Z 或移动到容器,定位系统可以方便、轻松地集成到 CETONI Elements 脚本系统中。
使用此图形脚本编程,您可以使用拖放快速轻松地创建复杂的定位脚本。 例如,您可以使用 3 个脚本函数扫描孔板的所有孔。

完整的 3D 鼠标支持
直观的单手控制
由于支持 3D Connexion(3D 鼠标)的 3D 输入设备,可以用一只手直观地控制设备的所有轴。 您可以像直接手动移动设备的各个轴一样精确和灵敏地控制系统。

蠕动插件

使用蠕动泵插件,您可以同时控制多个此类设备。 得益于清晰的用户界面,您始终可以查看所有泵的参数。 一个亮点是强大的脚本功能,用于创建简单或复杂的时间控制的计量过程,也与我们的高精度流量系统相结合。

蠕动泵插件
蠕动泵软件变得简单

CETONI Elements 软件的管泵插件可以同时控制多达 32 个蠕动泵。 易于使用、清晰直观的界面无需大量培训即可快速启动。
由于众多实用功能、简单的操作、强大的脚本功能以及现代、清新的界面设计,软件操作简单有趣,即使是复杂的任务或计量过程也可以在短时间内完成。

亮点:

特定体积的手动计量

以固定流速连续计量

简单的管配置

泵的单独命名

所有参数清晰和图形可视化

现代、清新的设计

脚本功能
复杂计量过程的图形化编程
CETONI Elements 脚本系统完全支持蠕动泵。 这使您可以在很短的时间内使用拖&拉功能以图形方式对自己的复杂计量过程进行编程。 借助强大的脚本功能,您可以立即实现要求,例如使用多个泵进行的时间控制计量或在特定时间段内生成流量梯度。与其他 Qmix 或 Nemesys 设备一起,可以在实验室中进行复杂的过程和测试。

相机插件

相机插件可以将各种数码相机集成到 CETONI Elements 软件中。 该插件支持 Firewire 1394 摄像头(DCAM 标准)、各种 USB 摄像头和所有标准 Windows DirectShow 摄像头。

相机插件
捕获、分析、存储

通过 CETONI Elements 相机插件,我们为您提供将外部实验室相机完全集成到我们的 CETONI Elements 软件中的选项。 您可以访问所有相机参数,并且可以随时手动和脚本控制拍照。 您还可以手动或从 CETONI Elements 脚本程序录制视频。

亮点
访问所有相机参数(曝光、焦点、颜色……)
当前实时摄像机图像始终可见(可根据需要放大,可移动到第二个监视器)
可以随时记录当前的摄像机图像。
用于图像记录自动化的脚本功能(例如用于延时电影)
手动和脚本控制的视频录制
用于从先前记录的单个图像创建延时视频的视频生成器

技术要求
Windows DirectX/DirectShow 兼容相机
符合 DCAM 标准的 IEEE 1394 Firewire 相机,与 CMU 1394 驱动程序兼容
来自 ABS Jena 的 USB 摄像头(使用 UK1158 测试)

自动图像和视频录制
用于图像和视频录制的脚本功能
借助集成的摄像头脚本功能,您可以自动记录图像和视频序列,从而将图像记录集成到您的 CETONI Elements 脚本中。 这就提出了诸如时间控制的每小时图像记录或某些事件的视频序列记录等要求,例如某些温度、压力或流速、儿童游戏。

CETONI Elements 图像查看器插件

显示和分析图像
CETONI Elements图像查看器插件是相机插件的完美补充。使用该插件,可以随时查看、保存和重新加载录制的摄像机图像。集成的测量功能可让您测量图像中的对象(例如隔间)。 这儿是一些亮点:

加载和保存不同的图像格式(PNG、JPG、TIFF……)
使用鼠标滚轮无级放大或缩小
方便的图像内导航
轻松测量图像对象(单位:um、mm、cm、px……)
无像素化的极端放大(插值)
CETONI Elements 视频生成器插件

制作延时电影
使用视频生成器插件,您可以从使用相机插件或显微镜插件(例如时间控制或脚本控制)拍摄的图像快速轻松地创建视频。 例如,通过这种方式,可以通过非常缓慢的微流体过程创建延时电影。
亮点之一是集成的可选去抖动器,它可以可靠地从图像材料中消除相机抖动。

视频生成器插件
使用此插件,您可以轻松地从使用相机或显微镜插件(例如时间或脚本控制)拍摄的图像创建视频。 例如,通过这种方式,可以通过非常缓慢的微流体过程创建延时电影。

视频生成器插件
捕获、分析、存储

通过 CETONI Elements 相机插件,我们为您提供将外部实验室相机完全集成到我们的 CETONI Elements 软件中的选项。您可以访问所有相机参数,并且可以随时手动和脚本控制拍照。您还可以手动或从 CETONI Elements 脚本程序录制视频。

亮点
访问所有相机参数(曝光、焦点、颜色……)
当前实时摄像机图像始终可见(可根据需要放大,可移动到第二个监视器)
可以随时记录当前的摄像机图像。
用于图像记录自动化的脚本功能(例如用于延时电影)
手动和脚本控制的视频录制
用于从先前拍摄的单个图像创建延时视频的视频生成器

技术要求
Windows DirectX/DirectShow 兼容相机
符合 DCAM 标准的 IEEE 1394 Firewire 相机,与 CMU 1394 驱动程序兼容
来自 ABS Jena 的 USB 摄像头(使用 UK1158 测试)

自动图像和视频录制
用于图像和视频录制的脚本功能
借助集成的摄像头脚本功能,您可以自动记录图像和视频序列,从而将图像记录集成到您的 CETONI Elements 脚本中。 这就提出了一些要求,例如时间控制的每小时图像记录或某些事件的视频序列记录,例如某些温度、压力或流速、简单的事。

CETONI Elements 图像查看器插件
显示和分析图像
CETONI Elements图像查看器插件是相机插件的完美补充。 使用该插件,可以随时查看、保存和重新加载录制的摄像机图像。 集成的测量功能可让您测量图像中的物体(例如隔间)。 这儿是一些亮点:

加载和保存不同的图像格式(PNG、JPG、TIFF……)
使用鼠标滚轮无级放大或缩小
方便的图像内导航
轻松测量图像对象(单位:um、mm、cm、px……)
无像素化的极端放大(插值)
数据采集插件

使用 DAQ 插件,您可以使用强大的工具以更高的采样率记录测量值。

数据采集插件
增加采样频率的检测

您想以更高的采样频率记录模拟值吗? DAQ 插件让您有机会这样做。 例如,借助功能强大的工具,可以优化检测和测量液滴。
DAQ 插件支持 National Instruments 的 USB-600x 系列多功能 I/O 设备。 NI USB-6002 与 DAQ 插件相连接,可让您同时从多达 8 个通道采集数据,每个通道的采样率高达 6.2 KHz。
支持的设备:
NI USB-6000
NI USB-6001
NI USB-6002
NI USB-6003
NI USB-6008

通过 USB 轻松连接
连接和配置
USB-6000 只需通过 USB 连接到 PC,并具有 8 个模拟输入,分辨率为 12 位。 此外,还有 4 个数字输入和 4 个数字输出。 要在 CETONI Elements 软件中使用 USB-6000,您只需在设备配置器中进行设置。

快速简便:记录和处理测量值
测量、触发功能和控制装置

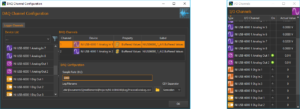

快速轻松地配置要记录的模拟和数字通道以及用于记录的采样率。 USB-6000 的所有模拟和数字通道都可以在软件中作为 I/O 通道使用,因此可以在脚本程序中用于触发功能或控制其他设备(例如泵流量)。

所有配置通道的测量值都被实时记录和显示。 同时,测量值记录在 CSV 文件中,因此可以通过外部工具导入和评估。

空间导航器插件

该插件将 3Dconnexion 的创新 3D 输入设备集成到 CETONI Elements 软件中。 这可以实现对定位系统或机器人的多个轴的直观、同步和精确和直观的控制,或者对多个显微镜轴进行微米级精确控制。
定位系统插件
通过定位系统插件,您可以方便地控制精巧定位系统的所有功能。 借助插件的脚本函数,您可以快速轻松地创建复杂的自动化定位流程。
定位系统完全受控

使用 CETONI Elements 软件的定位系统插件,您可以完全控制定位系统。 易于使用且结构清晰的界面使系统的手动定位非常容易。只需单击屏幕上的某个位置或单击图形图像上的容器(井、罐……)即可移动系统。
定位系统的当前位置、工作台的当前配置,包括所有容器和微量滴定板,以及所有其他重要参数,都显示在结构清晰的用户界面中。
借助强大的脚本功能,您可以使用拖拉轻松执行要求苛刻的定位任务。这种图形化编程使您无需大量培训即可自动化流程和程序。

图形用户界面
直观且易于使用
只需单击鼠标即可方便地进行 XY 定位的定位图 – 可无级缩放
通过点击孔、罐或其他容器轻松定位
Z面板用于定位Z轴
用于手动控制 X、Y 和 Z 轴的控制板
所有当前参数的可视化(位置、状态……)
只需单击鼠标即可在定位脚本中快速插入当前位置
所有样品容器(波纹板、孔、烧杯……)都显示为可点击元素。
使用鼠标滚轮无级放大

强大的脚本功能
通过拖拉实现自动化
由于集成了脚本功能,例如移动到 XY、移动 Z 或移动到容器,定位系统可以方便、轻松地集成到 CETONI Elements 脚本系统中。
使用此图形脚本编程,您可以使用拖放快速轻松地创建复杂的定位脚本。 例如,您可以使用 3 个脚本函数扫描孔板的所有孔。

完整的 3D 鼠标支持
直观的单手控制
由于支持 3D Connexion(3D 鼠标)的 3D 输入设备,可以用一只手直观地控制设备的所有轴。 您可以像直接手动移动设备的各个轴一样精确和灵敏地控制系统。
