物镜加热器系统

产品分类

物镜加热器是专门设计用于安全、准确地加热显微镜物镜,以防止在使用浸没透镜时从样品中损失热量。 有两个主要部件,电子控制器和物镜加热附件。

联系我们:18515077689

产品详情

物镜加热器系统

Bioptechs 物镜加热器是专门设计用于安全、准确地加热显微镜物镜,以防止在使用浸没透镜时从样品中损失热量。 有两个主要部件,电子控制器和物镜加热附件。

Bioptechs 物镜加热系统是唯一一种将物镜的热曲线纳入温度控制回路,并将物镜温度调节到其所属样品平面的物镜加热系统!

1. 物镜安全
我们与所有主要的物镜制造商合作,以确保物镜的安全标准
测量物镜温度,而不是带的温度
内置报警器
无辐射热影响显微镜
物镜加热无冲击

2.精密温度控制
温度控制在0.2度以内
唯一具有智能闭环系统的物镜加热器
不基于 PID
提供与物镜转换器的热隔离

规格
温度范围(电子控制) 环境温度 -58℃
温度范围(流体控制) 0℃-100℃
标准尺寸 14ml-37ml※直径
温度变化 ±0.2℃
控制器能耗 5w
温度启动时间 2-15minutes

规格

温度范围(电子控制) 环境温度 -58℃
温度范围(流体控制) 0℃-100℃
标准尺寸 14ml-37ml※直径
温度变化 ±0.2℃
控制器能耗 5w
温度启动时间 2-15minutes

为什么物镜加热器重要:…
当活细胞成像需要使用高数值孔径镜头时,还需要控制物镜的温度。 存在这个问题是因为光耦合基质(油、甘油或水)充当热耦合基质并将热量从样品中带走。 与细胞的热质量相比,流体耦合物镜的热质量是压倒性的。 不幸的是,显微镜制造商不提供温控物镜。 他们也没有考虑在设计物镜时需要热调节。 Bioptechs 开发了一种产品并申请了专利,可以解决大多数浸没物镜的这个问题。

解决方案

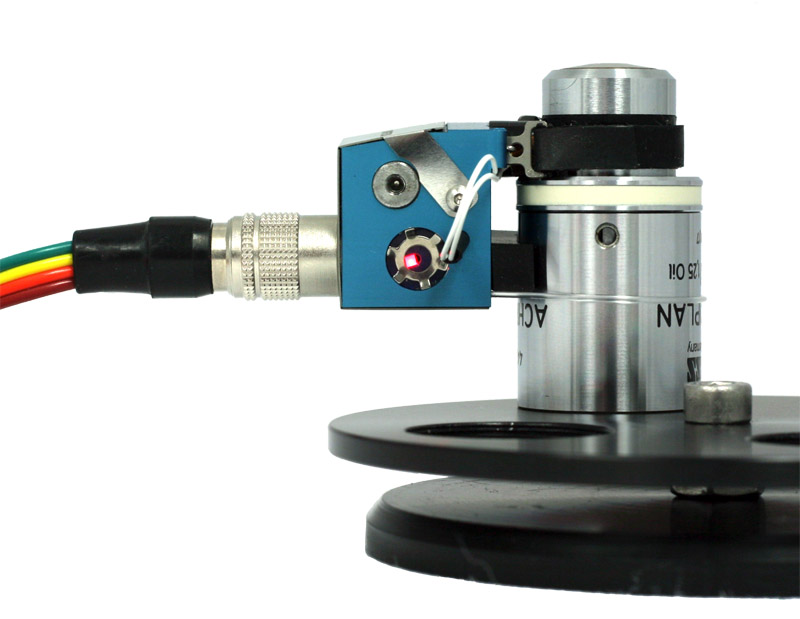

为了消除这种热梯度,Bioptechs 提供了专利的物镜加热器系统,其中包括一个加热器/传感器和一个电子控制器。加热器/传感器由可调节的薄膜加热带组成,该加热带围绕物镜中央回缩管上部区域直径的 3/4。位于加热带两端之间形成的间隙中的表面探针热传感器测量物镜的温度。该加热器/传感器组件由可调节的金属支架支撑,以适合直径范围为 14 至 37 毫米的物镜。加热器回路需要至少 3.5 至 6mm 的纵向长度,与圆柱形物镜表面物理接触,具体取决于所需的物镜加热器。

在某些情况下,物镜上可能有一个装饰环,必须将其移除以允许充分的表面接触。根据物镜的不同,可能需要反转物镜加热器并将物镜倒置安装,以实现最佳的热传递到物镜的镜头。可能还需要将物镜与物镜转换器转塔隔离,以进行适当的物镜温度调节。 Bioptechs 提供热垫片,以减少物镜转换器和其他物镜的散热效果。控制器专门设计用于在 15 分钟预热期间缓慢加热物镜,然后将物镜保持在 0.2 摄氏度内的设定点值。控制器从环境温度到 55 摄氏度运行,如果由于任何原因物镜的温度在达到设定点后出现偏差,控制器使用0.9摄氏度错误窗口关闭控制器并发出警报。控制器还内置了用户校准测试。

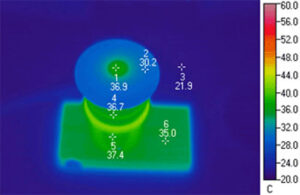

注意:以下位置的温度分布:物镜转换器、物镜底部、加热带上方区域和物镜顶部。 平衡后的功耗为 1.3 瓦。 关键是,除非您加热整个显微镜,否则显微镜将始终充当散热器来加热物镜。 你可以期待一个小的热梯度。

所有物镜都有不同的热分布。 因此,必须有效地将热量传递到物镜的核心,并防止多余的热量从加热带辐射。 这正是 Bioptechs 物镜加热器所做的!

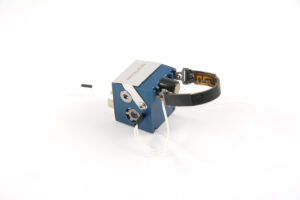

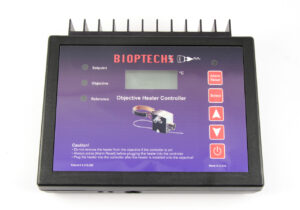

物镜加热控制器
Bioptechs 物镜加热器控制器是一种电子系统,可在使用浸没式镜头进行活细胞显微镜检查时加热显微镜物镜以防止样品热量损失。 该控制器使用专有的热控制算法来快速、安全且无过度地调节物镜温度。

控制器专门设计用于在 15 分钟预热期间缓慢加热物镜,然后将物镜保持在 0.2 摄氏度内的设定点值。控制器从环境温度到 55 摄氏度运行,如果由于任何原因物镜的温度在达到设定点后出现偏差,控制器使用0.9摄氏度错误窗口关闭控制器并发出警报。控制器还内置了用户校准测试。

注意以下位置的温度分布:物镜转换器、物镜底部、加热带上方区域和物镜顶部。 平衡后的功耗为 1.3 瓦。 除非整个显微镜被加热(不推荐),否则显微镜将始终充当散热器来加热物镜。

规格

温度范围(电子控制) 环境温度 -58℃
温度范围(流体控制) 0℃-100℃
标准尺寸 14ml-37ml※直径
温度变化 ±0.2℃
控制器能耗 5w
温度启动时间 2-15minutes

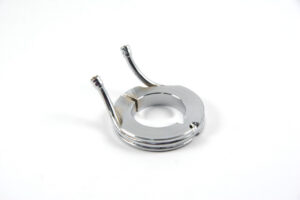

物镜冷却环
一种用于显微镜物镜的环形附件,它提供了一个隔离的通道,冷冻流体可以通过该通道流动,从而提供冷却物镜的有效方法。

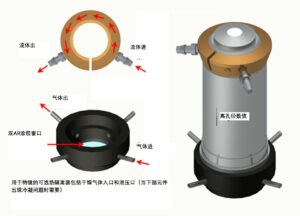

物镜冷却环是物镜的附件,它提供了一个隔离通道,冷冻流体可以通过该通道流动。这提供了冷却物镜的有效方法。冷却液的来源可以像冰水烧杯一样简单,也可以像交流驱动的循环冷却水浴一样复杂。从物镜散热比加热更困难,因为您受到物镜和冷却环接触面的热传递效率的限制。因此,冷却环需要有足够的尺寸和接触面才能工作。建议确保载物台下方有足够的空间容纳冷却环和管道所需的额外直径。冷却环经过精密加工以适合特定物镜。

物镜垫片和隔离器
一种螺纹聚合物环,位于物镜和转换器之间以抑制导热性。热隔离器包括一个 AR 窗口,以启用干燥空气阱以防止冷却物镜上的冷凝。

什么时候需要使用热垫片或热隔离器?
通常,对于难以加热或连接到未移除其他几个物镜的转化器的物镜,建议使用热垫片,以更好地将热量传播到物镜,而不会通过转塔辐射过多的热量。热隔离器配有 AR 窗口,并启用干燥空气陷阱,以防止在使用物镜冷却器时冷却物镜上的冷凝。

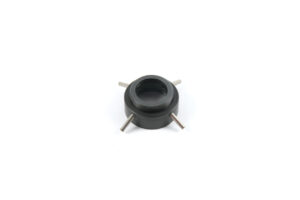

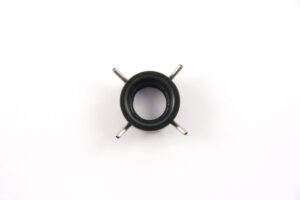

热隔离器
Bioptechs 的热隔离器是一种由低导热率材料制成的装置,安装在物镜和物镜转换器之间,用于减少物镜和物镜转换器之间的热交换。它用于将物镜冷却到环境温度以下。它还包含一个双面 AR 涂层窗口和气体端口,通过这些气体端口引入干燥空气以防止冷凝。
RMS (0.8″ x 36 tpi) – 152009R
25mm x 0.75mm – 152009
27mm x 0.75mm – 150827-09

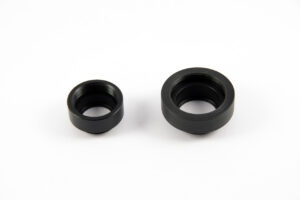

热垫片
Bioptechs 的热垫片是一种由低导热率材料制成的装置,安装在物镜和物镜转换器之间,用于减少物镜和物镜转换器之间的热交换。 它用于将物镜加热到环境温度以上。 它将提高物镜加热器的传热效率(见下面的热图)

RMS (0.8″ x 36 tpi) – 152019R
25mm x 0.75mm – 152019
27mm x 0.75mm – 150827

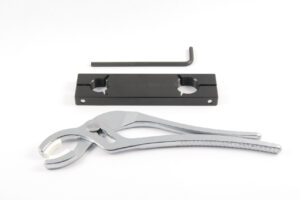

物镜扳手和钳子套件

一种工具,用于在移除装饰环以连接物镜加热器时隔离施加在物镜上的机械应力。

为了在某​​些制造商的物镜上露出足够的表面以安装传热装置,有必要去除包含放大倍率、N.A.等书面信息的外装饰环。物镜扳手旨在使用户。除此项圈时能够隔离施加在物镜上的机械应力。施加在物镜上的旋转力必须专门施加在安装螺纹和盖子上,而不是施加在内部光学元件或弹簧加载的缩回外壳上。该扳手设计有两种螺纹尺寸(0.8 英寸 x 36 TPI (RMS) 和 25 毫米 x 0.75 毫米/螺纹)。它将使用户能够通过牢固地绑定在物镜的外螺纹上来隔离从物镜的核心移除外套筒所需的力,并为移除盖子提供足够的杠杆作用。

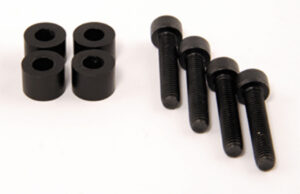

9mm 载物台垫片套件


(4) 5mm x 25mm 内六角螺栓和 (4) 个 9mm 垫片,用于将倒置显微镜载物台的高度提高 9mm.
