稳定Z轴培养皿加热器系统

稳定 Z轴非常适合那些使用标准塑料培养皿且不需要高度集成的微环境系统或只需要在范围内短时间保持标品加热。 稳定 Z轴性能优于传统的“载物台加热器”,并且具有无与伦比的价值。该系统适用于任何品牌的 35 毫米培养皿,并提供卓越的热控制以及 Z 轴稳定性的独特功能,适用于延时应用。

联系我们:18515077689

产品详情

稳定Z轴培养皿加热器系统

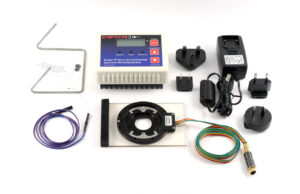

稳定的“Z” 启动套件包括 Bioptechs 温度控制器、通用电源、参考热探头和线架,可将显示器支撑在舒适的位置以供观察。稳定Z 为显微镜载物台上的样品提供热支持,具有不引起 Z 轴漂移的独特功能。 完整功能需要载物台适配器。

稳定的Z系统是一种电子样品加热装置,它以不会导致 Z 轴漂移到样品平面的方式,专门和直接地对包含结构的样品邻近(例如 35 毫米培养皿或 LabTek腔室载玻片)加热。 它由一个小型电子控制器组成, 45度支撑以便于查看,一个直流适配器电源和一个适合显微镜的载物台适配器。它的温度范围是从环境到 50 摄氏度,并配有一个参考探头来测量培养皿中的实际温度。

如何工作:
有几个因素使稳定的“Z”轴,优于传统的“载物台加热器”。

当材料被加热时,它会膨胀。 这就是为什么其他“载物台加热器会引起热漂移”的原因。 然而,在稳定 Z轴的加热核心组件内,有一个节点平面会发生热膨胀。 稳定 Z轴加热核心的周边,也是加热核心的机械支撑表面,被加工到这个节点平面。 然后将试样放置表面加工到相同的水平。 暴露的节平面连接在膨胀系数接近零且导热性差的玻璃板上。 因此,设备核心产生的热量与显微镜隔离。 因此,即使从位于外围的金属源向试样施加热量,热膨胀的影响也不会传递到试样平面,因为支撑表面、加热芯内的节点平面和试样都与每个平面共面 其他并保持这种状态。

其他功能点:
加热样品固定器由最小的热质量制成,并有效加热,以最大限度地减少传递到显微镜载物台的传导和辐射热。 还有一种方法是调整试样平面与加热芯支撑面的关系,以补偿试样平面在各品牌培养皿中的位置。 支 撑加热组件的玻璃载板不会导致 Z 轴漂移,因为它的热膨胀系数接近于零。 结果是为延时成像加热标本最稳定和经济的方法。 唯一的限制是在外围施加热量。 因此,您可以预期一个热梯度,但不会比任何其他会引起 Z 轴漂移的传统“载物台加热器”多。

是什么让它比传统的载物台加热器更好?
“Z”轴稳定,减少预热时间和价格。通过卓越的工程技术,它只是一个更好的价值。

应用
稳定 Z轴非常适合那些使用标准塑料培养皿且不需要高度集成的微环境系统或只需要在范围内短时间保持标品加热。 稳定 Z轴性能优于传统的“载物台加热器”,并且具有无与伦比的价值。 不是每个人都需要高端 Delta T 培养皿的复杂性,或随之而来的费用。 因此,Bioptechs 开发了一种价格极具竞争力的标品加热系统,该系统适用于任何品牌的 35 毫米培养皿,并提供卓越的热控制以及 Z 轴稳定性的独特功能,适用于延时应用。

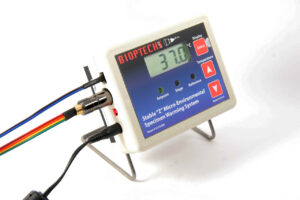

稳定“Z”轴控制器

用于稳定Z轴载物台的单通道闭环电子温度控制器,具有 Bioptech 专有的热控制和用于校准和确认温度的单独参考探头。

稳定Z轴载物台加热器系统是一种电子样品加热装置,它以不会导致 Z 轴漂移到样品平面的方式专门和紧邻包含样品的结构(例如 35 毫米培养皿或 LabTek 室载玻片)加热。 它由一个小型电子控制器组成,支持 45 度以便于查看,一个 DC 适配器电源和一个适合显微镜的载物台适配器。 它的温度范围是从环境到 50 摄氏度,并配有一个参考探头来测量盘子中的实际温度。

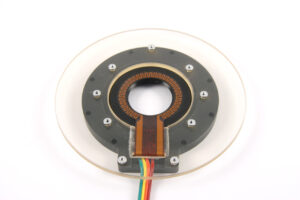

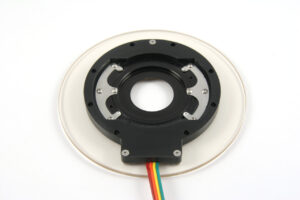

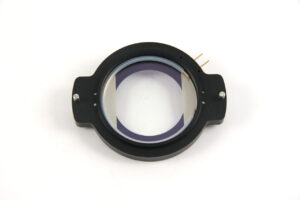

稳定Z轴载物台适配器
包含温度传感器和专有热接收器的专用玻璃板,该热接收器在外围热影响下,以热源的热膨胀不会引起样品热漂移的方式保持培养皿或 ICD。 与 Bioptechs Stable Z 控制器配合使用,用于显微镜载物台的基本温度控制。

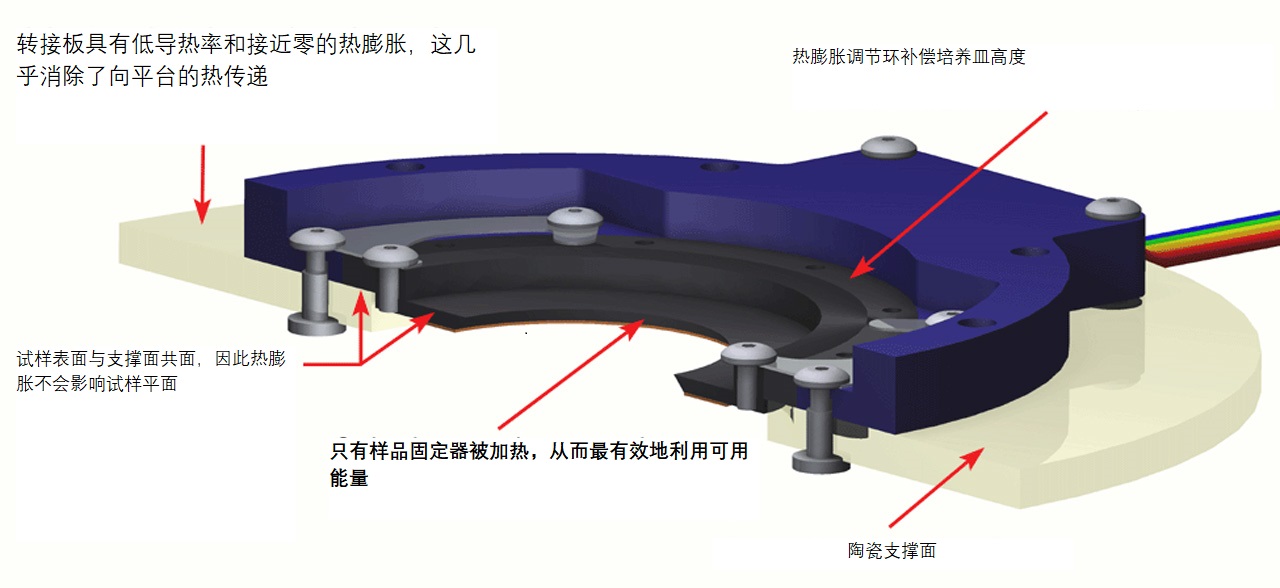

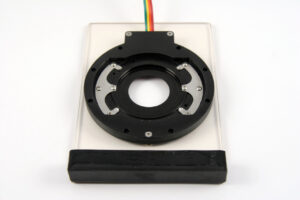

稳定Z轴载物台适配器与传统载物台加热器相比具有多种功能。 首先,连接显微镜载物台的转接板由 Zerodur 陶瓷制成,热膨胀几乎为零。 导热率低还有助于防止热量传递到载物台。 其次,只有样品固定器被加热,这使得系统更加高效。 第三,样品表面与培养皿的支撑表面共面,这消除了可能发生的任何热膨胀。 最后,载物台上的热膨胀环的高度可调节,以消除任何热膨胀的发生,因为每个培养皿都有不同高度的样品平面。 载物台适配器适用于所有主要显微镜载物台,110 毫米和 108 毫米圆形适配器至 128×86 毫米,适用于多孔板/SBS/SLAS 尺寸。 这使得从显微镜过渡到显微镜变得容易。

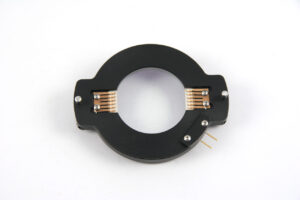

加热的样品固定器由最小的热质量制成,并有效加热,以最大限度地减少传递到显微镜载物台的传导和辐射热。

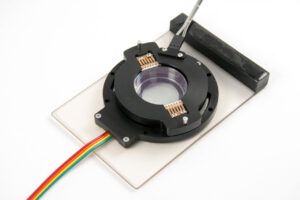

还有一种方法是调整试样平面与加热芯支撑面的关系,以补偿试样平面在各品牌培养皿中的位置。

支撑加热组件的玻璃载板不会导致 Z 轴漂移,因为它的热膨胀系数接近于零。 结果是为延时成像加热样品的最稳定和经济的方法。唯一的限制是在外围施加热量。 因此,您可以预期一个热梯度,但不会比任何其他会引起 Z 轴漂移的传统“载物台加热器”多。

稳定Z轴加热盖和加热盖控制器

与稳定的“Z”系统一起使用,以防止冷凝并在稳定的“Z”培养皿上提供更均匀的温度梯度。 包括盖子、控制器和电源。

现在,Stable “Z” 系统的用户能够去除冷凝水,关闭任何标准塑料培养皿,同时还可以降低 Stable “Z” 载物台适配器内的培养皿上的温度梯度。 可带或不带气体灌注端口,对于介质灌注,请联系我们。
