稳定Z轴载物台加热器系统

唯一具有 z 轴稳定性,用于成像的载物台加热器

稳定的Z系统是一种电子样品加热装置,它以不会导致 Z 轴漂移到样品平面的方式,专门和直接地对包含结构的样品邻近(例如 35 毫米培养皿或 LabTek腔室载玻片)加热。 它由一个小型电子控制器组成, 45度支撑以便于查看,一个直流适配器电源和一个适合显微镜的载物台适配器。

可用于:
培养皿
多孔板

特征:
1. 高级成像兼容性

  • 兼容所有显微镜模式
  • 可容纳多孔板、任何标准培养皿或可重复使用的可互换盖玻片培养皿 (ICD)
  • 成本效益
  • 可容纳贴壁细胞、组织、血管、悬浮样本等
  • 消除 Z 轴漂移以获得清晰的图像

2.简单的设计

  • 易于使用
  • 可定制的配件
  • 封闭或开放培养皿能力

3. 图像稳定性

  • 温度控制在0.2度以内
  • 市场上唯一z 轴稳定外围的加热器
  • 高效快速温度稳定
  • 高于和低于环境温度的控制

图像仍然是成像的焦点

规格:

温度范围(电子控制) 环境温度 -58℃
温度范围(流体控制) 0℃-100℃
标准体积范围 0.1ml-4ml※
温度变化 ±0.2℃
加热玻璃光谱 450nm-900nm
非加热玻璃光谱 400nm-2600nm
控制器能耗 5w
温度启动时间 2 minutes
孔径宽度 22mm※
培养皿高度 7mm

Z轴稳定性
有几个因素使稳定的“Z”轴,优于传统的“载物台加热器”。
当材料被加热时,它会膨胀。 这就是为什么其他“载物台加热器会引起热漂移”的原因。 然而,在稳定 Z轴的加热核心组件内,有一个节点平面会发生热膨胀。 稳定 Z轴加热核心的周边,也是加热核心的机械支撑表面,被加工到这个节点平面。 然后将试样放置表面加工到相同的水平。 暴露的节平面连接在膨胀系数接近零且导热性差的玻璃板上。 因此,设备核心产生的热量与显微镜隔离。 因此,即使从位于外围的金属源向试样施加热量,热膨胀的影响也不会传递到试样平面,因为支撑表面、加热芯内的节点平面和试样都与每个平面共面 其他并保持这种状态。
图像仍然是成像的焦点
加热样品固定器由最小的热质量制成,并有效加热,以最大限度地减少传递到显微镜载物台的传导和辐射热。 还有一种方法是调整试样平面与加热芯支撑面的关系,以补偿试样平面在各品牌培养皿中的位置。 支撑加热组件的玻璃载板不会导致 Z 轴漂移,因为它的热膨胀系数接近于零。 结果是为延时成像加热标本最稳定和经济的方法。 唯一的限制是在外围施加热量。 因此,您可以预期一个热梯度,但不会比任何其他会引起 Z 轴漂移的传统“载物台加热器”多。

应用
稳定 Z轴非常适合那些使用标准塑料培养皿且不需要高度集成的微环境系统或只需要在范围内短时间保持标品加热。 稳定 Z轴性能优于传统的“载物台加热器”,并且具有无与伦比的价值。 不是每个人都需要高端 Delta T 培养皿的复杂性,或随之而来的费用。 因此,Bioptechs 开发了一种价格极具竞争力的标品加热系统,该系统适用于任何品牌的 35 毫米培养皿,并提供卓越的热控制以及 Z 轴稳定性的独特功能,适用于延时应用。 如果您需要标本加热器或仍在使用传统的“加热金属板”来加热标本,请联系 Bioptechs 进行演示。

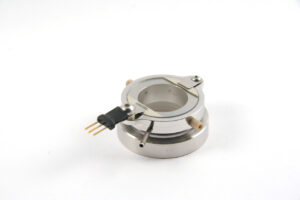

可更换盖玻片(ICD)培养皿加热器

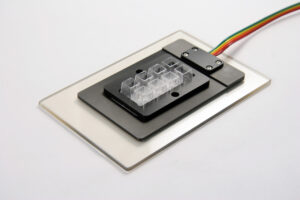

多孔板加热器

载玻片加热器

配件:

ICD 加热盖控制在 Stable Z 可互换盖玻片培养皿中的样品温度、湿度和灌注

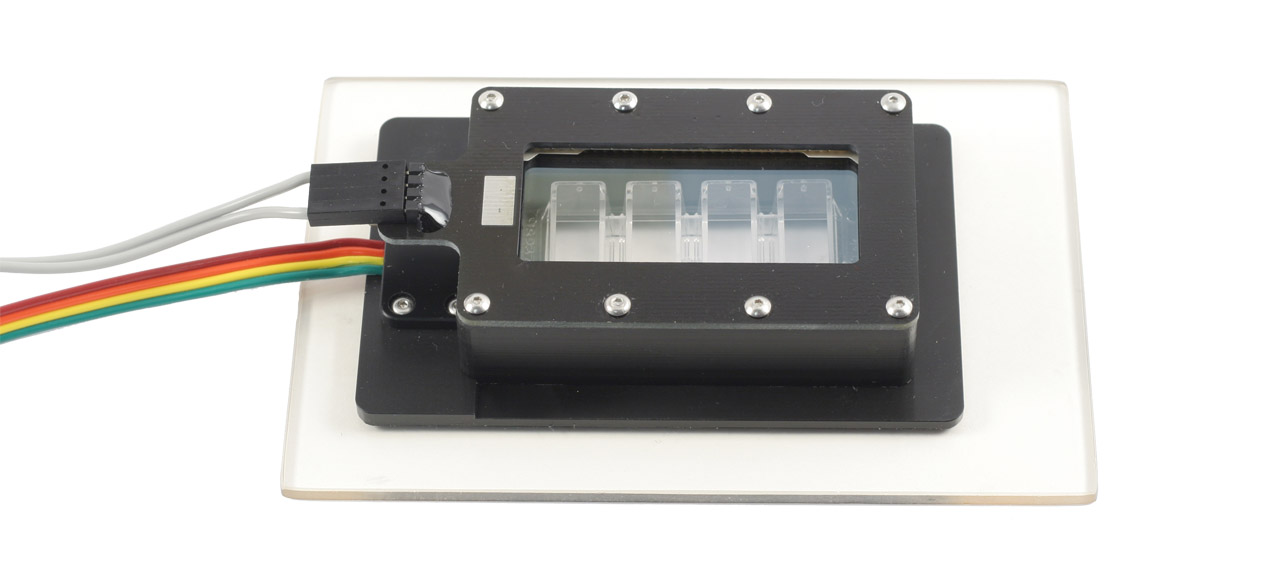

Labtek多孔加热盖为您带气体端口的多孔实验创造了一个封闭的腔室。

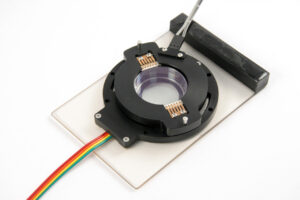

可更换培养皿加热盖

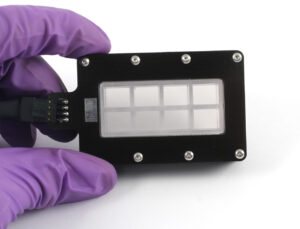

 Labtek 多孔加热盖



为您的实验室添加一个稳定的 Z®轴载物台加热器系统
如果您使用需要光学耦合介质的高数值孔径物镜进行成像,您还需要加热物镜以防止其充当样品的散热片。 加热物镜时,将热量施加到物镜上最有效的受热位置,并将物镜作为控制回路的一部分是至关重要的。 这些特性是 Bioptechs 物镜加热器独有的,可防止过冲并建立精确控制。 为了可靠且持续地灌注培养皿,强烈推荐使用 Delta T 微灌注泵。 它将以比移除速度慢的速度将培养基输送到培养皿中,因此培养皿不会溢出。 您只需将拾取针的高度调整到您想要的培养皿高度。 这种简单配置易于设置、易于维护,并可提供多年可靠的数据收集。
