Delta T® 培养皿培养成像系统

Bioptechs Delta T™ 系统是一种用于显微镜的微环境控制系统,可以长期采集高分辨率的细胞延时图像。Delta T™ 旨在模拟显微镜台上的宿主条件,并为显微镜提供最佳光学环境。 这种两步系统使细胞能够被贴壁和观察,而无需将它们转移到另一个结构进行成像。

联系我们:18515077689

产品详情

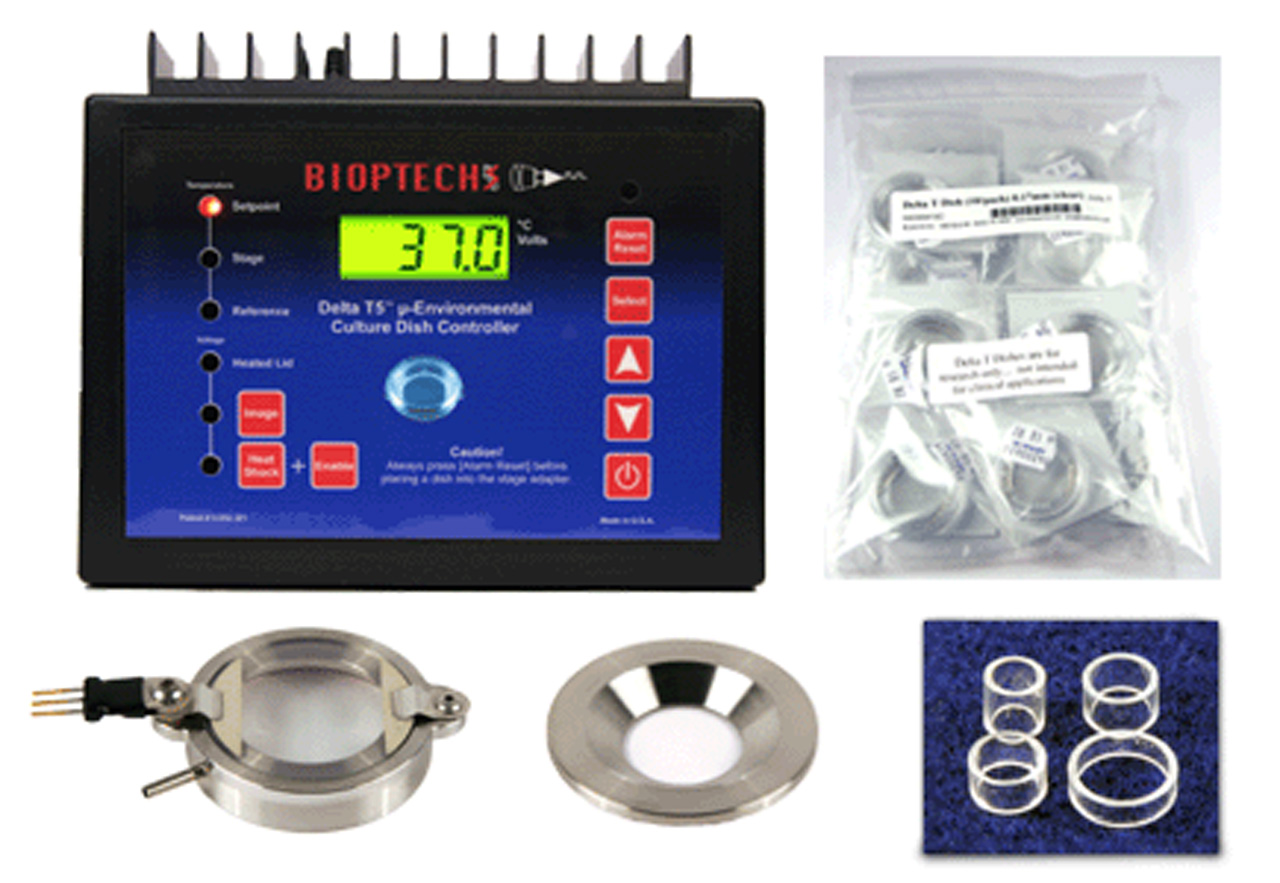

Delta T 培养皿培养成像系统启动套装

用于在显微镜上观察细胞培养的综合环境控制系统,是多用户设施的理想选择。 无需转移细胞即可贴壁、培养和观察。 适用于所有不需要流道的显微样品。

包括:Delta T 控制器、加热盖、盖玻片盖、培养筒包:(1) 4 毫米、(1) 6 毫米、(10) 0.17 毫米透明培养皿。 载物台适配器必须单独订购。

规格

温度范围(电子控制) 环境温度 -60℃
温度范围(流体控制) 0℃-100℃
标准体积范围 0.1ml-4ml※
温度变化 ±0.2℃
加热玻璃光谱 450nm-900nm
非加热玻璃光谱 400nm-2600nm
控制器能耗 5w
温度启动时间 2 minutes
孔径宽度 22mm
腔室高度 7mm

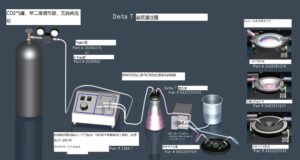

Bioptechs Delta T™ 系统是一种用于显微镜的微环境控制系统,可以长期采集高分辨率的细胞延时图像。 Delta T™ 旨在模拟显微镜台上的宿主条件,并为显微镜提供最佳光学环境。 这种两步系统使细胞能够被贴壁和观察,而无需将它们转移到另一个结构进行成像。 基本的系统组件:控制器、载物台适配器和培养皿。 Delta T™ 有多种附件,几乎可以用于任何类型的样品。

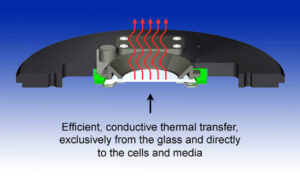

Bioptechs Delta T™ 培养皿系统是唯一一种无需加热显微镜载物台即可为培养皿内物质提供均匀且精确加热的培养皿。它使用厚度为 1.5 的盖板玻璃底培养皿,底部有导电、光学透明的 ITO 涂层。涂层是电动的,可以直接加热培养皿里的物质。这是 Bioptechs 的专有技术,提供其他系统无法相比的特性和功能。一个智能反馈回路将电流通过玻璃基板下表面的薄膜涂层,细胞在该基板上生长。热量直接施加到细胞上,没有传统的外围加热培养皿加热器的外围加热效率低下。 Bioptechs 独家提供不透明培养皿,可消除荧光成像不需要的环境光背景。该控制器具有实时温度显示和快速学习曲线,可在响应灌注引起的温度变化时补偿由于表面蒸发引起的冷却。还有一个用于保护细胞的报警保护电路和一个用于用户可调校准的内部参考。标准控制器的温度范围为环境温度至 50° C。可根据要求提供扩展范围。

Bioptechs Delta T vs. 传统载物台加热

Bioptechs Delta T

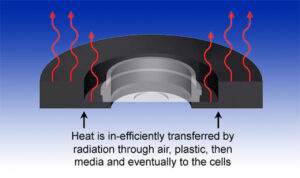

Traditional Stage Heating

更简单的技术

精确的温度控制

低死体积

快速恢复

卓越的光学图像

加热载物台系统效率不高

塑料培养皿是热的不良导体

灌注期间或灌注后温度不会迅速恢复

塑料底培养皿不适合高分辨率显微镜

温度分布不均匀

不必要的死体积

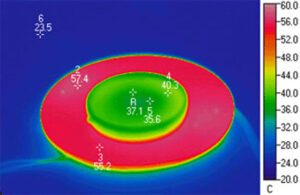

热成像图像
左侧的热图显示了 Delta T™ 系统的效率、准确性和均匀性。 注意载物台适配器的温度。 它与室温背景的温度几乎相同。 虚线椭圆显示载物台适配器边缘在可见光下的位置。 只有样品和基质被加热。 功耗为 0.9 瓦,因为热量仅应用于样品区域。 没有热量传递到载物台。 因此,它保持“Z”轴稳定。 这与传统的外围加热方法(右下图)形成鲜明对比,并且明显优越。

右上方的热图表明外围加热的缺点。 这是一个 50 毫米培养皿的热图像,该培养皿位于一个直径为 100 毫米的均匀加热的 3 毫米厚铝板上,中心有一个 25 毫米的孔。 该图像是在平衡 20 分钟后获得的。 请注意接近 60°C 的高温,它需要在试样区域达到 37°C。 在这种情况下,对试样无益的热量会沉入载物台,导致 Z 轴不稳定,更不用说试样区域的温度不均匀。

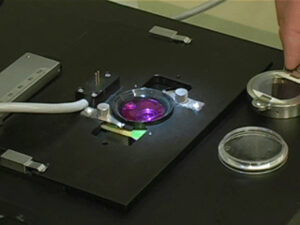

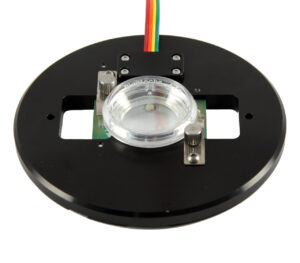

Delta T 载物台适配器

包含温度传感器、电触点和支架的铝板,用于将 Delta T 培养皿固定在显微镜载物台上。 选择合适的载物台类型。

Bioptechs Delta T 载物台适配器经过精密加工以适合您的显微镜载物台,并为 Delta T 培养皿提供锁定支架。载物台适配器还提供与培养皿底部的 ITO 涂层的电接触,以精确控制整个样品平面的温度。

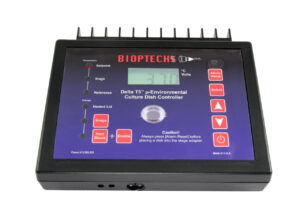

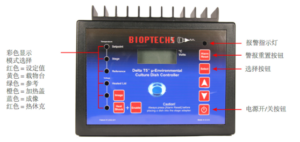

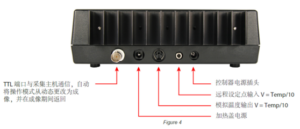

Delta T 培养皿控制器

一种电子温度控制器,专门设计用于通过内部键盘或远程编程满足细胞培养延时成像的要求。



Bioptechs Delta T™ 培养皿系统是唯一一种无需加热显微镜载物台即可为培养皿内物质提供均匀且精确加热的培养皿。它使用厚度为 1.5 的盖板玻璃底培养皿,底部有导电、光学透明的 ITO 涂层。涂层是电动的,可以直接加热培养皿里的物质。这是 Bioptechs 的专有技术,提供其他系统无法相比的特性和功能。一个智能反馈回路将电流通过玻璃基板下表面的薄膜涂层,细胞在该基板上生长。热量直接施加到细胞上,没有传统的外围加热培养皿加热器的外围加热效率低下。 Bioptechs 独家提供不透明培养皿,可消除荧光成像不需要的环境光背景。该控制器具有实时温度显示和快速学习曲线,可在响应灌注引起的温度变化时补偿由于表面蒸发引起的冷却。还有一个用于保护细胞的报警保护电路和一个用于用户可调校准的内部参考。标准控制器的温度范围为环境温度至 50° C。可根据要求提供扩展范围。
