FCS3显微镜封闭活细胞观察成像腔室

产品分类

Focht 腔室系统3 (FCS3®) 是一个封闭系统的活细胞微观察腔室,它利用了多项专利技术。与其他腔室相比具有多项独特优势。除了其均匀的温度控制和用户可定义的灌注能力外,它还与所有显微镜模式完全兼容。它也是将高容量层流灌注速率与 Koehler 照明和精确温度控制相结合而无需气幕的腔室。

联系我们:18515077689

产品详情

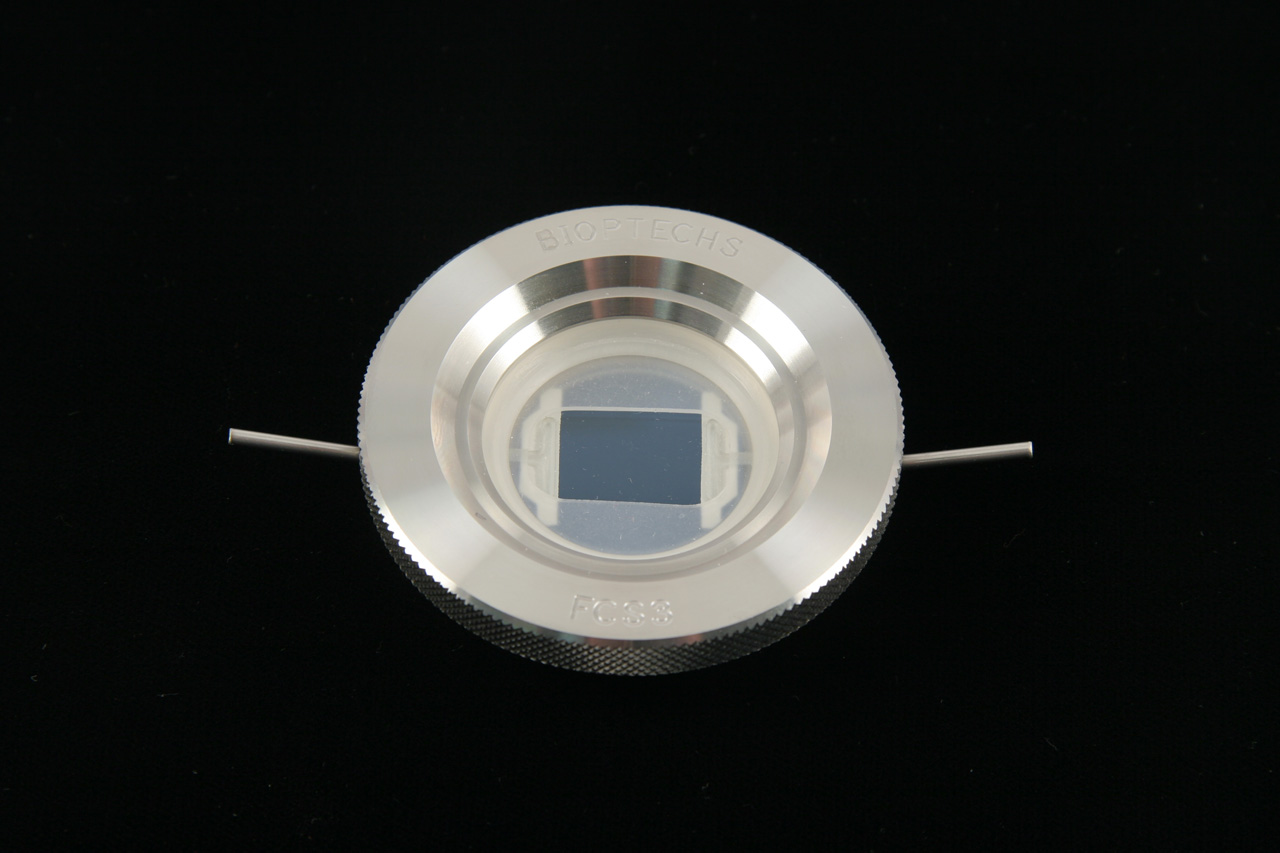

FCS3腔室

平行板、高孔径数值兼容、均匀温度控制的显微流通池,具有用户可定义的用于正置显微镜的样品区域。

Focht 腔室系统3 (FCS3®) 是一个封闭系统的活细胞微观察腔室,它利用了多项专利技术。与其他腔室相比具有多项独特优势。除了其均匀的温度控制和用户可定义的灌注能力外,它还与所有显微镜模式完全兼容。它也是唯一将高容量层流灌注速率与 Koehler 照明和精确温度控制相结合而无需气幕的腔室。其用户可定义的流量特性使其适用于几乎任何将细胞灌注到流通池中的协议。

FCS3 是专为满足当今活细胞成像要求而设计的流通池或流通腔室。它具有无限的流动特性,因为它的流动几何形状可以很容易地由用户定制。它提供了配置光学腔以产生受控剪切力、流动特性、高或低体积交换率、近层流以及介于两者之间的任何东西。除了无与伦比的温度均匀性之外,FCS3 最重要的特点是基质质的流动被限制在细胞上方的精确位置。开口盘式腔室不提供 FCS3的流动能力。 FCS3 提供了一个光学成像腔,用户可以在其中精确定义实验所需的最佳流动特性。

特征
无需工具即可轻松组装
兼容所有显微镜模式
光腔内体积完全控制
光学表面之间隔离完全控制
流道的形状或轮廓完全控制
对整个区域的温度进行完全均匀的控制
与正置显微镜兼容

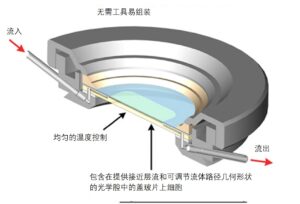

细胞生长在 40mm 玻璃盖玻片上。然后将此盖玻片放置到与所有显微镜模式兼容的可灌注流体光学腔室中,并且用户可以轻松定义其几何形状。该光学腔室固定在显微镜载物台上的固定装置中,可以用基质灌注或保持静态。

当培养基进入腔室时,它会被预热,然后进入流体光路,在该光路中,培养基被精确地引导到细胞上。进入腔室一侧端口的基质出现在流体光学路径中,其中基质精确地引导到细胞上。介质被收集在光学腔内,并在另一侧被引导出腔室。通过选择引导流动的不同几何形状的垫圈,可以很容易地修改在光学腔中的基质的流动特性。温度控制由腔室金属框架的外围热支撑和光学腔“窗口”上的导电光学透明涂层发出的热量来维持。这种技术在整个样品领域提供了均匀的温度控制,从而消除了其他设计中出现的温度梯度。该技术还使 FCS2 能够在几秒钟内从灌注引起的温度波动中恢复。

温度控制

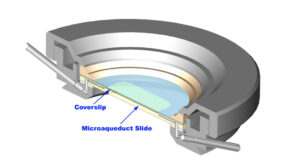

FCS3 旨在保持精确的热控制并允许大容量层流灌注。这两个功能都包含在我们获得专利的微导管载玻片中(见下图)。载玻片表面,样品侧对面涂有一层透明导电的铟锡氧化物 (ITO) 薄膜和两个电触点(母线)。当 FCS3 完全组装好后,包含在电气外壳中的两个电气触点(图中未显示)靠在母线上。温度控制器用于使经过调节的电流流过 ITO 涂层。 这会导致载玻片表面发热。 热量通过可灌注基质传递到盖玻片上的细胞表面,从而提供第一表面热控制。 腔室的自锁底座也可调节温度以提供外围热量。

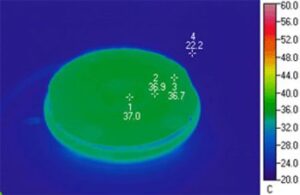

此热成像图像展示了 FCS3 的均匀温度分布。请注意,盖玻片的温度非常均匀,以至于其在红外线中的位置与腔室底部无法区分。这证明了 ITO 加热的微导管载波片的有效性。它能够在灌注后几秒钟内重新平衡细胞温度,并消除外围加热时出现的典型热梯度。

特性
适用于需要快速交换基质且细胞表面剪切力低的静态或高流速应用
细胞温度可以从环境温度控制到 50+/- 0.2 摄氏度,无需空气幕
整个区域的温度得到均匀控制,基质在进入腔室时达到平衡
封闭系统,可使用碳酸氢盐 CO2 或有机缓冲剂
与 1/16″ 灌注管兼容(C-Flex、Tygon 等)
用普通技能轻松组装(无需工具)
带有警报电路的独立温度控制器,可保护您的细胞
近层流

微导管灌注

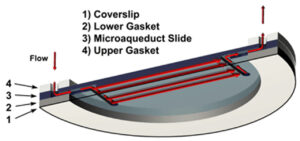

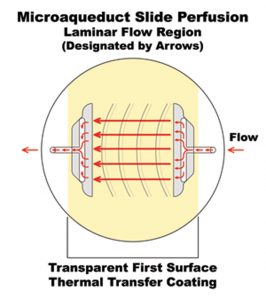

腔室的精确流量是通过我们获得专利的微导管载玻片实现的。通过使用单个硅胶垫圈将微导水管载玻片与含有细胞的盖玻片分开,形成一条流体通道。该垫圈可以是从 50 微米到 1 毫米的任何厚度以及您选择或创建的任何横向几何形状。这种布置允许用户定义流动特性。因此,您不受光腔几何形状的限制。相反,您选择或创建它!通过使用单个硅胶垫圈将微导管载玻片与含有细胞的盖玻片分开,形成一条流体通道。 该垫圈可以是从 50 微米到 1 毫米的任何厚度以及您选择或创建的任何横向几何形状。 通过从腔室顶部侧面突出的两个 14 号针管使流体进入该流道。这些管子提供与微导管载玻片中的两个灌注孔的流体连接,这两个灌注孔与微导管载玻片内表面的两个“T”形凹槽连接。 “T”形槽允许基质在流过细胞之前寻找阻力最小的路径并变得接近层流。 这种技术消除了对金属灌注环和附加垫圈的需要,这是大多数传统技术所需的限制因素

微导管设计可通过高数值孔径光学器件为显微镜的透射和反射模式提供适当的 Koehler照明。

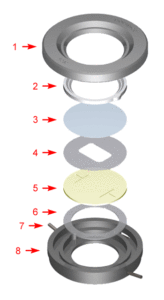

1. FCS3 顶部
2. FCS3压力板
旨在确保平行均匀闭合、消除泄漏和破损的盖玻片
3. 40mm 盖玻片
细胞生长的表面
4. 单下垫片
该垫圈可以具有您想要的任何内部几何形状
标准厚度从 0.1 毫米到 1 毫米
允许您定义腔室的体积和流量特性
5. 微导管载玻片
集成灌注和温度控制的光学表面
大容量层流
科勒照明
用于温度控制的电子导电涂层
6.上垫片
在 FCS3 底座和微导管载玻片之间提供密封
7. 灌注管(14 号)(CO2 灌注图)。
8. FCS3底座
温度控制
燕尾榫锁定在载物台适配器中以保持稳定性
组装无需工具

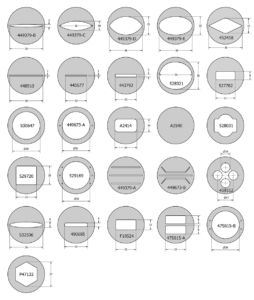

通过简单地改变这一垫片,您可以改变腔室的体积。 该垫圈可以具有您想要的任何内部几何形状,并且可以是从 0.1mm 到 1mm 的任何厚度。 下图显示了我们包含在每个 FCS 室中的垫圈的标准形状。 我们还包括实心垫圈,可根据您的应用定制。 一旦您找到了最适合您的实验的形状,您可以联系我们按照这些规格制作模具。 标准垫片轮廓示例(如下)。
