Focht 腔室系统®

(流通池成像室系统)

——自 1992 年以来值得信赖的先进成像腔室

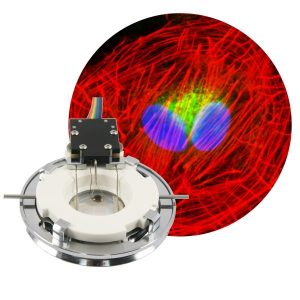

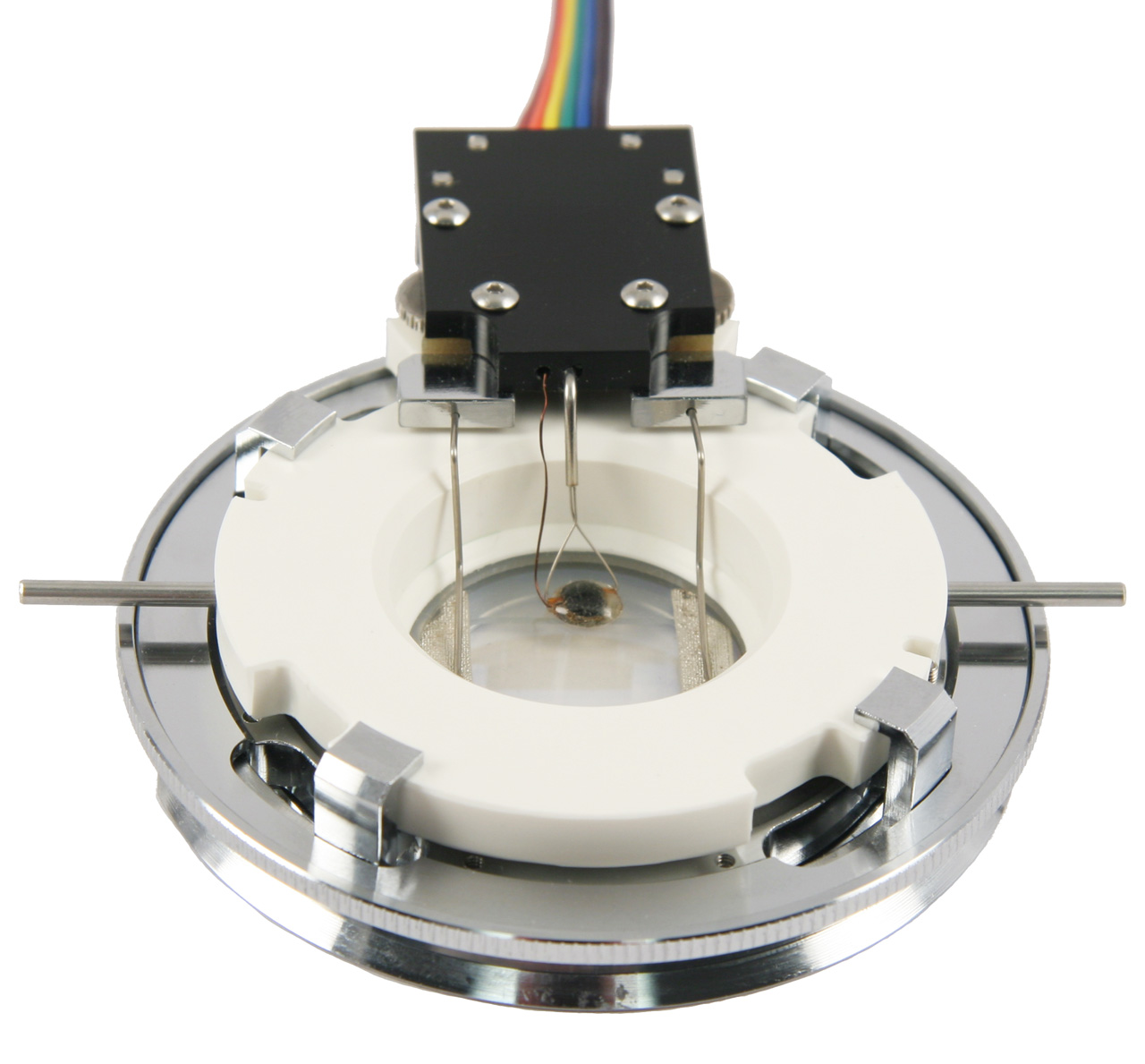

FCS2®

FCS2® 是一种开箱即用的多功能微环境控制解决方案,可提供与所有型号的显微镜兼容的精确温度和流量控制。 该系统包含一个平行板、显微镜高孔径数值(N.A.)兼容、均匀温度控制的显微流通池,用户可定义用于倒置显微镜的样品区域。 专为倒置显微镜设计。

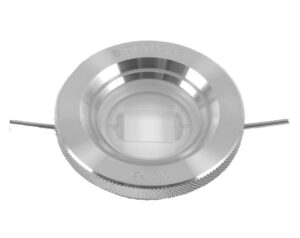

FCS3®

FCS3® 是一种开箱即用的多功能微环境控制解决方案,可提供与所有形式的显微镜兼容的精确温度和流量控制。 该系统包含一个平行板、显微镜高孔径数值(N.A.)兼容、均匀温度控制的显微流通池,用户可定义用于正置显微镜的样品区域。 专为正置显微镜设计。

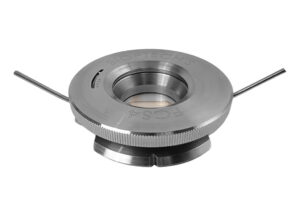

FCS4®

FCS4® 是 FCS2® 的新变体,它结合了正在申请专利的技术,允许没有任何经验的研究人员轻松使用。与 FCS2® 相同的可靠技术,具有简化的装配和压力控制。专为倒置显微镜设计。



1.领先的成像兼容性
兼容所有显微镜模式
适用于所有品牌的显微镜
高分辨率成像的理想选择
适合贴壁细胞、组织或悬浮样本2.可定义流量特性
光腔内体积完全控制
光学表面之间隔离完全控制
流道的形状或轮廓完全控制
层流或定制流
用户可定义的剪切力3.精密温度控制
温度控制在0.2度以内
市场上唯一跨样品平面的均匀温度控制室
高效快速温度稳定
高于和低于环境温度的控制

世界上发表有数千种出版物的流通池室系统。

温度范围(电子控制) 环境温度 -58℃
温度范围(流体控制) 0℃-100℃
标准体积范围 3.6ml-706ml※ ※更小和更大的体积可选
最大压力 130-312mmHg※ ※取决于盖玻片厚度
温度变化 ±0.2℃
加热玻璃光谱 450nm-900nm
非加热玻璃光谱 400nm-2600nm
控制器能耗 5w
温度启动时间 2 minutes
孔径宽度 23mm-30mm※ 可根据要求,提供更大孔径
最大标准流速 3ml/sec
灌流端口 2个端口

简单无工具组装

特征:
1.电气外壳
仅在加热室上。 可拆卸以对灌注管进行消毒。 包括用于温度控制的温度传感器和加热器触点。
2.腔顶
包含灌注管,可完全高压高温灭菌。
3.灌注管
用于无菌灌注的 14 号针管。
4.上垫片
施加压力以确保腔室密封并防止泄漏。
5.微导管载玻片
一种集成了灌注、温度控制、大容量层流和科勒照明的光学表面。
电子导电涂层产生均匀的温度控制。
6. 单下垫片
该垫圈可以具有您想要的任何内部几何形状,标准厚度从 0.1 毫米到 1 毫米不等。 这允许您定义腔室的体积和流量特性。
7. 40mm 盖玻片
细胞生长的表面
8. 自锁底座
旨在确保平行均匀闭合、消除泄漏和破损的盖玻片。
温度控制
鸠尾榫底座安装在稳定性范围内。
*上图为 FCS2 的分解图。 FCS3 和 FCS4 的核心组件相似,可以在各自的产品页面上查看。

灌注如何在腔室内进行?

通过使用单个硅胶垫圈将微导管载玻片与含有细胞的盖玻片分开,形成一条流体通道。 该垫圈可以是从 50 微米到 1 毫米的任何厚度以及您选择或创建的任何横向几何形状。 通过从腔室顶部侧面突出的两个 14 号针管使流体进入该流道。这些管子提供与微导管载玻片中的两个灌注孔的流体连接,这两个灌注孔与微导管载玻片内表面的两个“T”形凹槽连接。 “T”形槽允许介质在流过细胞之前寻找阻力最小的路径并变得接近层流。 这种技术消除了对金属灌注环和附加垫圈的需要,这是大多数传统技术所需的限制因素

单下垫片

通过简单地改变这一垫片,您可以改变腔室的体积。 该垫圈可以具有您想要的任何内部几何形状,并且可以是从 0.1mm 到 1mm 的任何厚度。 下图显示了我们包含在每个 FCS 室中的垫圈的标准形状。 我们还包括实心垫圈,可根据您的应用定制。 一旦您找到了最适合您的实验的形状,您可以联系我们按照这些规格制作模具。 标准垫片轮廓示例(如下)。

冷却:

精确的温度控制

整个样品平面的精确温度控制对于获得质量数据至关重要。 使用我们的专利微导管载玻片技术在盖玻片上创建完美的温度控制,而不会像 PID 控制器或载物台加热器那样对显微镜或样品产生有害影响。 载玻片表面,样品侧对面涂有一层透明导电的铟锡氧化物 (ITO) 薄膜和两个电触点。组装 FCS2 时,两个电触点位于触点上。 温度控制器用于使经过调节的电流流过 ITO 涂层。 这会导致载玻片表面发热。 热量通过可灌注介质传递到盖玻片上的细胞表面,从而提供第一表面热控制。 腔室的自锁底座也可调节温度以提供外围热量。

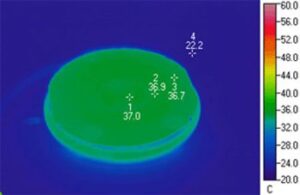

温度均匀性

此热成像图像展示了 FCS2 的均匀温度分布。 请注意,盖玻片的温度非常均匀,以至于其在红外线中位置与腔室底座无法区分。 这证明了 ITO 加热微导管载玻片的有效性

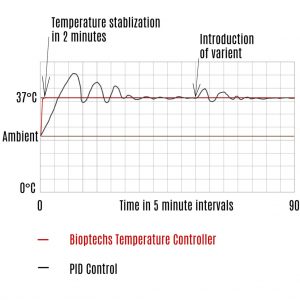

过渡时间

与 PID 控制器和显微镜箱等其他温度控制系统相比,FCS 室在不到 2 分钟的时间内达到温度,并具有智能回路系统,可在引入任何温度变量后立即自动重新平衡。

精确

即使达到设定点温度,FCS 室也不会过冲并损坏样品。 样品保持在用户设定的精确温度下,无论实验时间长短,变化不会超过 ±0.2 摄氏度。

效率

Bioptechs 设计的所有产品都具有环保意识,并且使用大约 5W 的功率。 FCS腔室直接加热到样品,而不是载物台或整个显微镜。这不仅可以防止对其他仪器造成损坏,还可以最大限度地减少对实验室的影响。

灌注
灌注背景


FCS2基质灌注图
