显微镜用微型支架

产品分类

显微镜微型支架:1)易碎配件的可调夹具;2)模块化设计;3)固定传感器、电极、管道和移液器;4)与任何灌注系统一起使用;6)与任何显微镜配合使用;7)与成像设置和电生理站兼容

联系我们:18515077689

产品详情

微型支架:

易碎配件的可调夹具

模块化设计

固定传感器、电极、管道和移液器

与任何灌注系统一起使用

与任何显微镜配合使用

与成像设置和电生理站兼容

微型多支架MH-2

在样品腔室周围固定多个管道、电极和移液器。这个微型支架可以连接到显微镜适配器或任何磁性表面。它还可以使用附带的支架(M3 或 4-40 螺纹)连接到任何表面。支架包括多个延伸臂,每个 1 英寸长,两个用于易碎配件的双夹具和两个球形接头。扩展件使用翼形螺钉连接,可以轻松配置和调整多轴的倾斜、摆动和旋转角度。下一页是使用随附部件进行的可能配置,以及MTH 和 MH-1 支架的所有可能配置。Item#: MH-2

  • 占地面积: 12mm
  • 扩展件:x4 1英寸长和 x2 直角
  • 球形接头:x2
  • 管夹:x2 和 x2 双夹
  • 安装:磁性、M3、#4-40、M6 和#1/4-20

螺纹表面,以及带通孔的表面(可能需要可选的 MH-SCR 适配器)。

可调管/电极支架 MTH

在样品腔室周围放置多个管道、探针、玻璃毛细管和电极。这个微型支架可以连接到显微镜适配器或任何磁性表面。多个支架可以放置在同一个适配器上。支架包括多个延伸臂、球窝接头和用于易碎配件(例如电极)的双夹。每只手臂增加约1 英寸延长。扩展件使用翼形螺钉连接,可以多轴倾斜、摆动和旋转角度轻松配置和调整。以下是可能配置。不需要额外的工具。只需将支架放在任何铁表面上,强磁铁就会将管子和其他附件牢固地固定在样品周围的任何位置。支架的底座只有 0.75 英寸直径。磁性底部覆盖有聚四氟乙烯薄膜,可轻松沿金属表面移动支架。配备支架

可安装在没有磁性的M6 或 1/4-20 螺纹表面上。带有粘性磁条,可将支架固定在非磁性和塑料表面上。可用于灌注、控制流量和微灌注系统以及固定电极。下一页是使用随附部件进行的可能配置,以及 MH-1 支架的所有可能配置 Item#: MTH

  • 占地面积: 18mm
  • 扩展:x2 1英寸长,x1 直角,x1 安装 4毫米杆。带双夹。
  • 球形接头:x1
  • 管夹:x1 和 x1 双夹
  • 安装:磁性、M6 和 #1/4-20 螺纹表面, 以及带通孔的表面(可能需要可选的MH-SCR 适配器)。

带吸管的磁性支架MTH-S

如果连接到流出装置,则配有不锈钢抽吸管,可从灌注腔室中顺利去除溶液。两个翼型螺钉可调节管道高度(倾斜)和长度。不需要额外工具。只需将支架放在任何铁表面上,强力磁铁就会将管子牢牢固定在样品周围的任何位置。如果您没有合适的可用表面,请使用提供的磁性胶带或下面的附件。抽吸管可以更换为任何直径最大为 4 毫米的定制管。可与灌注系统一起使用。可以使用随附的适配器安装在 M6 和 1/4-20 螺纹表面上。Item#: MTH-S

  • 占地面积: 18mm
  • 倾斜度:可调
  • 长度:可调节,最长 1.5 英寸。
  • 适合:设计用于任何浴腔室,包括培养 皿。
  • 安装:磁性、M6 和 #1/4-20、M3 和 #4-40 螺纹表面,以及带通孔的表面(可能需要可选的 MH-SCR 适配器)。

最小支架, MH-1

这款超小型磁性支架的底座只有 8 毫米宽。包括延伸臂和球窝接头。翼型螺钉用于调整高度、倾斜度和角度。延长至2英寸长。可与灌注、控制流量和微灌注系统一起使用,以及固定温度传感器和电极。包括螺钉型适配器,可安装在任何带有 M3 或 4-40 螺纹孔的表面上。Item#: MH-1

  • 占地面积: 12mm
  • 扩展:x1 1 英寸长,x1 直角
  • 球形接头: x1
  • 管夹: x1
  • 安装:磁性、M3 和#4-40 螺纹表面。

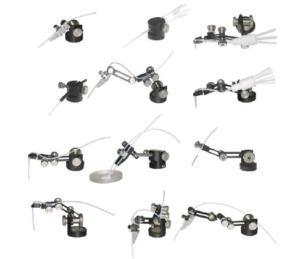

使用 MTH 系统附带的零件进行的配置

使用 MH-2 系统附带的零件进行的配置

零死体积歧管, ZMM

零死体积有利于在小体积灌注室内的溶液交换。输出通道可以在不同的高度进行调整,以防止溶

液污染。例如,较低浓度溶液的输出可以放置在较高的位置,这样它们就不会与其他溶液混合。上部通道还可用于从小体积灌注室抽吸过量溶液。

内置磁性支架允许您将歧管放置在样品周围的任何位置。两个翼形螺钉将歧管固定在所需位置:高度、角度、长度。配有 2 英尺长的特氟龙管,连接到聚酰亚胺 250/360 微米内径通道。所有管道均可更换和清洗。需要灌注系统或/和加压小容量输送系统 SVDS1。可与小体积 PCCS2、CSC 腔室和培养皿插件一起使用。考虑微孔管接头 PS-kit。发货时配备 6 个 360 微米通道,可让您制作 1 至 6 通道歧管。如果需要 8 通道 250 微米内径通道,请指定。Item#: ZMM

  • 通道:可拆卸 6 通道,360 微米

连接管:每个通道包含 2 英尺管子,带鲁尔接头



定制可调支架用微型配件

下面套件允许您为任何目的构建可调节支架。左边例子是一个可调节的磁性支架,用于使用 x4 MTH1底座、x4 1英寸延伸件、x4直角夹具 MH-RA 和一个螺纹杆组 MH-TRDS构建的体

内加热板。支架可以升高到所需的高度,以容纳不同大小的动物。

固定转接头允许您将 MTH、MMH 和 ZMM 微型支架连接到带有通孔的无螺纹非磁性表面。Item#: MTH-SCR

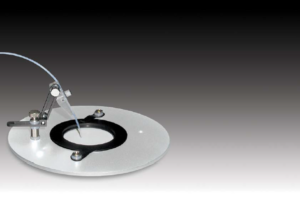

显微镜适配器,不锈钢,MA

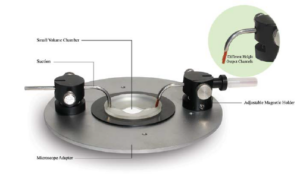

显微镜载物台适配器提供灵活的工作区域,用于定位高分辨率实时样品成像所需的附件:从基质交换和测试溶液输送管到传感器和电极。适配器经过专门处理的不锈钢磁性表面为安装微型可调磁性支架提供了理想的方式。提供适用于所有品牌显微镜的适配器,包括电动载物台。包含可调节夹具,用于固定所有品牌的 35 毫米培养皿和培养皿、玻璃底培养皿(35 和50 毫米)和加热载物台。选择适合您显微镜的尺寸。Item#: MA

  • 内开口: 50mm
  • 异径环和夹具:适合所有品牌的 35 毫米培养皿
  • 用于:35 毫米培养皿(包括玻璃底部培 养皿)、腔室、50 毫米玻璃底部培养皿 和加热载物台。

可调倾斜微型磁性底座, MTH1

这款可调节底座可用在显微镜载物台上固定微型配件,从管道和歧管到电极和传感器。尺寸仅为 3/4 英寸直径和高度。可拆卸的倾斜部件允许您连接不同的扩展件。需要磁性显微镜适配器。磁铁可以拆卸下来安装在随附的用于 M6 和 1/4-20 螺纹表面的螺丝型适配器上。这是MTH系统的一部分。Item#: MTH1

带双管/电极夹的延长件,MTH-T

此延长件安装在MTH1底座内,用于固定样品周围的电极、导管和传感器。可延伸至3英寸。这是MTH系统的一部分。Item#: MTH-T

带直角延伸件的微型球接头, MH-RB

这种可调节的扩展件可用于在任何方向和角度定位微型配件。直角附件为调整高度和长度提供了额外的自由。非常适合将管道固定在样品上方。包含管夹。也可用于连接 MTH-T 的双管/电极架/夹具。延长至 2 英寸。不妨碍光场。这是 MTH、MH-1 和 MH-2 系统的一部分。Item#: MH-RB

扩展套件,1英寸长、直角延长件 MH-E

这套的两件1英寸加长件包括翼型螺钉和螺母,用于将附件加长至所需长度。直角延伸为三维空间的调整提供了额外的灵活性。Item#: MH-E

微型直角夹具MH-RA

以直角创建柔性关节。包括一个管夹。超微型尺寸允许您在小隔间内安装附件。Item#: MH-E



磁性不锈钢板 MA-74-150×120

经过特殊处理的150x120mm磁性不锈钢板,用于安装磁性支架。中间的一个7mm的切口安装50mm的加热元件以形成低剖面灌注装置。侧面的切口可用于将钢板安装在显微镜台上。Item#: MA-180×180

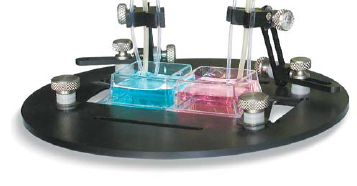

磁夹

这两个夹具可放置在不锈钢显微镜适配器或温控台上的任何位置,以将腔室牢固固定到位。可用于在使用油浸物镜时防止腔室升高。夹具的表面可用于连接可选或定制附件和任何需要连接到显微镜载物台上的附件。Item#: M-HLD

微型磁性支架

目录号 描述
MH-2 微型多支架
MTH 可调节支架
MH-1 微型磁性支架
MTH-S 带吸管的磁性支架
ZMM 零死体积歧管,6 通道
M-HLD 磁性夹
MH-E 扩展套件,1 英寸长直角
MH-RB 带直角延长件的微型球窝接头
MH-RA 微型直角夹
MTH-T 带双管/电极夹的延长件
MTH1 可调倾斜微型磁性底座
MTH-SCR 安装适配器
MTH-TRDS 一套 4-40 个螺纹杆,各种长度 x5,和一套塑料垫圈/垫片。
MA 磁性显微镜适配器(指定显微镜型号)
IMA 显微镜适配器(指定显微镜型号
MA-74-150×120 150x120mm磁性板,74mm 切口
MA-74-110 110 毫米磁性板,74 毫米切口
MA-74-108 108 毫米磁性板,74 毫米切口
MA-74-100 100 毫米磁性板,74 毫米切口
