该仪器采用高性能传感器技术，以确保准确、稳定和快速响应。 CO2 使用温控微型红外分析仪单元进行测量； O2 使用快速响应的顺磁传感器单元进行测量。使用 CO2 信号的正常偏移计算呼吸率，并在每次呼吸时更新。

设置和操作简单：样品入口管尽可能靠近动物连接到气管插管。使用单个旋钮设置高低警报，并且设置存储在非易失性存储器中，因此下次使用仪器时不必重新设置。所有测量结果都显示在前面板 LCD 显示屏上，并可作为模拟电压用于外部记录。此外，串行端口以简单的 ASCII 格式提供所有测量值，供任何计算机收集。

可扩展：提供一个开放式插槽，用于安装任何 SYSTEM 1000 仪表模块。可用模块包括心率计（CT-1000 型）、血压放大器（PM-1000 型）和许多其他功能。这种可扩展性允许您配置完整的生理监测器，以在手术或扩展实验期间使用。

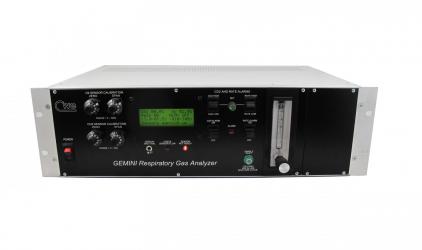

应用：GEMINI 监测器为小到大鼠的动物提供呼吸状态评估的完整信息。它配有入口管、连接器和水分过滤器的附件包。

零件编号：14-10000

相关动物：大鼠、兔子、豚鼠

规格

• 氧气分析仪类型：顺磁
• 线性 (0 – 100%)：+0.1% O2
• 重复性：< 0.01% O2 /小时
• 零稳定性：+0.1% O2 /天
• 零稳定性：+0.2% O2 /月
• 响应时间：<200 毫秒
• 工作温度：0 – 65oC
• 最大压力：15 psi
• 最大样品流量：250 ml/min
• 仪器测量范围：0 – 100% O2

• 二氧化碳分析仪类型：单光束红外
• 工作范围：0 – 10% CO2
• 线性（满量程）：1% FS
• 零漂：0.1%（8小时）、0.2%（24小时）
• 传感器单元温度：控制在48oC
• 预热时间：<5 分钟
• 最大样品流量：200 ml/min
• 仪器测量范围：0 – 10.0% CO2
• 呼吸频率测量范围：10 – 600 次呼吸/分钟
• 呼吸频率警报范围：9 – 599 次/分钟
• CO2 报警范围：1.0 – 9.9%
• 模拟输出：O2、CO2、呼吸频率

• 模拟信号输出（后面板）：BNC 插孔
• 呼吸频率输出：10mV/br/min
• O2 输出：100mV/% O2
• CO2 输出：100mV/% CO2

• 串行数据输出格式：9600 波特，8 个数据位，无奇偶校验，1 个停止位
• 串行数据间隔：每次呼吸发送 1 个或每分钟 1 个的完整读数
• 串行输出连接器（后面板）：DB9 公头
• 尺寸，主机：19W x 5.25H x 12D in.
• 尺寸，扩展模块：2.75 x 5.0 英寸（SYSTEM 1000 标准）
• 电源要求：120/240V（可切换），100VA

特征：

• 准确测量每一次呼吸的 O2 和 CO2
• 优异的长期稳定性
• 线性输出电压
• 可调节的 CO2 和呼吸频率警报
• 用于大鼠和大型动物

附件

过滤器：在线微型疏水过滤器，直径 13 毫米，鲁尔接头，每包 5 个

零件号 11-01108

在线微型疏水过滤器，直径 13 毫米，鲁尔接头，每包 5 个。 CWE 气体分析仪（CapStar-100、GEMINI、microCapStar）的关键附件

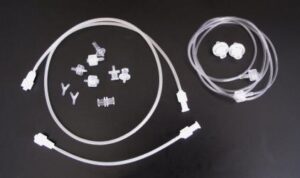

气体分析仪附件套件 (AccPack)

零件号 11-01101

包括样品管线、2 条 Nafion® 管线、盘式过滤器和配件

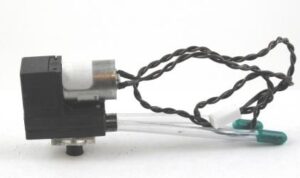

气体分析仪泵套件：更换采样空气泵

零件号 11-02000

用于 CapStar-100、GEMINI、OxyStar、MM-100 的替换气泵套件。

Nafion – 24：Nafion Sample Line，2 英尺

零件号 11-01103

采样线，2 英尺，Nafion（蒸发冷凝水），Luer MF

Nafion – 6：Nafion 样品线，6 英寸

零件号 11-01111

采样管，6 英寸，Nafion（蒸发冷凝水），Luer MF。

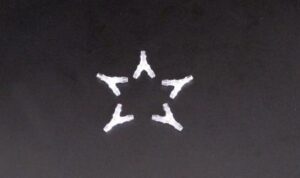

Y 型适配器小

零件号 11-01113

用于 1/16″ (1.5mm) 挠性管的“Y”型管适配器，每包 5 个
