双相刺激隔离器

联系我们:173 3002 4660(微信同号)

产品详情

双相刺激隔离器

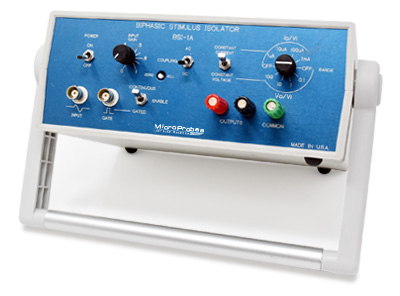

BSI-1A - 双相刺激隔离器

BSI-1A 特征:

输出波形跟随输入(线性)

恒流和恒压模式

正负 125 伏合规性

说明 BSI-1A
型号BSI-1A双相刺激隔离完全由电池供电,采用最佳包装设计,提供最大程度的刺激信号隔离。该仪器是真正的线性,可以将 0 到正负 10 伏的任何波形转换为恒定电流或恒定电压刺激。它具有从 ±100 纳安到 ±10 毫安的恒定电流范围,高达 ±125 伏的顺从电压和介于 0 和 ±125 伏之间的恒定电压范围。四位前面板范围开关允许选择精确刺激幅度的最佳分辨率。一个校准的前面板控制旋钮允许调查员应用输入信号电平,然后可以衰减以提供连续可调的输出电平。提供了一个单独的输出插孔,用于监测通过电极的电流水平,这样就不需要在电极上进行连接,这可能会中断刺激电流路径。

型号BSI-1A是带有可调节手柄在方便的放置制备一个完全独立的便携式仪器。它是 BPG-1P 双相脉冲发生器的逻辑伴侣。

BSI-1A – 双相刺激隔离器
物品 描述
恒流 ±100 nA 至 ±10 mA
恒压 0 至 ±125 伏
输入阻抗 10 千欧
线性度 1%(输入/输出)
噪音 <0.5% 的全输出范围
恒流模式下的顺从电压 ±125 伏
恒压模式下的最大输出电流 ±25 毫安
隔离 通过 1pF 电容耦合
输出对地阻抗 10 11 ohms 由 10 pf 并联
输出阻抗 <0.05 ohms 负载高达 ± 10 mA
输入电压范围 0 至 ±10 伏(可接受任何波形)
范围调整 4 位置开关和校准输入衰减器旋钮 (0-1.0)
上升时间 2 微秒,1 МΩ 源阻抗
压摆率 每微秒 5 伏
电流监视器输出 1 毫伏/微安
电源供应 (4) 9 伏锂电池 (Ultralife #U9VL),(预期寿命大于 100 小时),(6) 3.6 伏 C 电池

BSI-2A

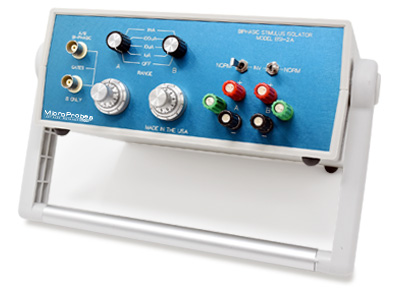

BSI-2A - 双相刺激隔离器

特性 BSI-2A

型号BSI-2A双相刺激隔离已针对需要精确控制矩形波形刺激的应用进行了优化。它专为与外部定时电路一起使用而设计,这些电路是双相单通道(例如 MLS BPG-1P、数字控制器或其他单相脉冲信号源,如计算机)。外部定时输入对两个光隔离、独立电池供电的恒流源中的每一个进行门控。由于它们具有完全独立的隔离器、范围控制和输出电路,“A”和“B”输出可用作独立的单相刺激,它们彼此完全隔离,也与控制输入完全隔离。每个输出都有一个反转开关和一个额外的接线柱,以方便安装耦合电容或电流监测电阻。两组输出接线柱经过精心布置,因此添加两个跳线(已提供)可立即将设备转换为双相或脉冲对操作。

型号BSI -2A具有高顺应性,高隔离度,跟BSI-1A一样,具有相同的便于携带塑料壳。主要区别在于其输出电路已针对门控开关操作进行了优化,而不是按比例输入跟随。这种操作模式本质上是非常低的噪声,并且消除了由于输出脉冲之间的控制信号中的低电平偏移而施加直流电流的危险。它还允许手动微调装置本身的输出电平,可以放置在制备附近。如果您需要非矩形波形(例如正弦波、斜坡或计算机 D/A 驱动),我们推荐 BSI-1A,这是一种线性双相激励隔离器,具有完整的恒流和恒压输出电平范围。

BSI-2A – 双相刺激隔离器
物品 描述
恒流 每个通道 100 nA 至 10 mA,带极性反转开关。
电流控制范围 通过 5 位旋转,每转 1、10、100 和 1000 uA
输出控制 10转电位器,每个通道带有指示盘。
输出线性度 1% 所有范围
合规电压 每个通道 90 伏,独立的电池源。
隔离 1,000 VDC(光隔离)任意两个之间 30 pF
输出连接 3路香蕉接线柱,每个通道3个。
输入连接 浮动 BNC 插孔
输入信号:A/B 双相 ±2.8V min.,TTL 兼容,±15V 保护
输入信号:仅限 B ±2.8V min.,TTL 兼容,±15V 保护
电源供应 2:9伏锂电池ULTRALIFE#U9VL。(替换为 BAK BPL-l)
电池寿命 最少 100 小时
包裹 带支撑手柄的台式安装,3.5″H x 26″W x 7.5″D(少手柄)
重量
