磁共振(MR)兼容呼吸机系统用于成像应用 MRI-1

MRI-1 根据流动时间原理运行,在该原理中,在已知时间内建立吸气气流并进入动物体内,从而产生已知体积。 这种方法提供了非凡的灵活性 – 无需更改硬件,只需使用三个前面板控件即可实现各种容量、每分钟呼吸次数和 I/E 比。

联系我们:18515077689

产品详情

MR-compatible ventilator system for imaging applications

MRI-1 根据流动时间原理运行,在该原理中,在已知时间内建立吸气气流并进入动物体内,从而产生已知体积。 这种方法提供了非凡的灵活性 – 无需更改硬件,只需使用三个前面板控件即可实现各种容量、每分钟呼吸次数和 I/E 比。 对于小动物,呼吸气流由内部气泵提供。 或者,可以连接外部加压气源(氧气或麻醉气体)。 所有通风参数都被直接计算和显示。

远程气动阀进行实际的气流切换。 通过将这个阀门靠近动物(如果需要,包括在磁铁孔内),死空间和管道顺应性被最小化。 一系列阀门现在可用于从小鼠到猪的动物。 啮齿动物尺寸的阀门是标准提供的,以后可以根据需要购买更大的阀门。

零件编号:12-07000

相关动物:大鼠、小鼠

标准特征:

非磁性气动阀(XS、S 和 M 尺寸的阀门取决于动物的重量)

可靠的全电子呼吸机

潮气量和速率范围宽

从老鼠到猴子(使用适当的阀门和配件,重量可达 10 公斤)

氧气和麻醉安全

直接读出体积和速率

规格:

呼吸频率范围:5 – 200 次/分钟

吸气流量范围:60 – 1000ml/min

吸气/呼气(I/E 比)范围:20 – 80%

潮气量范围:0.1 – 30ml

手动控制功能:HOLD(暂停吸气)、MAN(手动充气)

LCD 面板:4 行 x 20 个字符,背光

指示灯:INSPIRATION、LOW PRES WARNING、ERROR

内部气泵容量:4 lpm

气动阀切换速度(气动):< 75mS

气动阀切换速度(氦气驱动):< 55mS

气动阀驱动压力:3 – 5 bar

气动阀流量孔:0.080 英寸(2.0 毫米)

气动阀材料:聚四氟乙烯阀体、非金属紧固件、一个有色金属螺旋弹簧

尺寸,主机:9W x 5.5H x 9D 英寸(23 x 14 x 23 厘米)

尺寸,气动阀(每个,两个):直径 1.0 x 1.8 英寸(47 x 25 毫米)

端口连接、呼吸和压力功能:0.125″ (3mm) ID Tygon 管

SYNC OUT 接口:BNC

数据端口连接器:DB-25S

电源要求:120/240V(可切换),100VA

操作

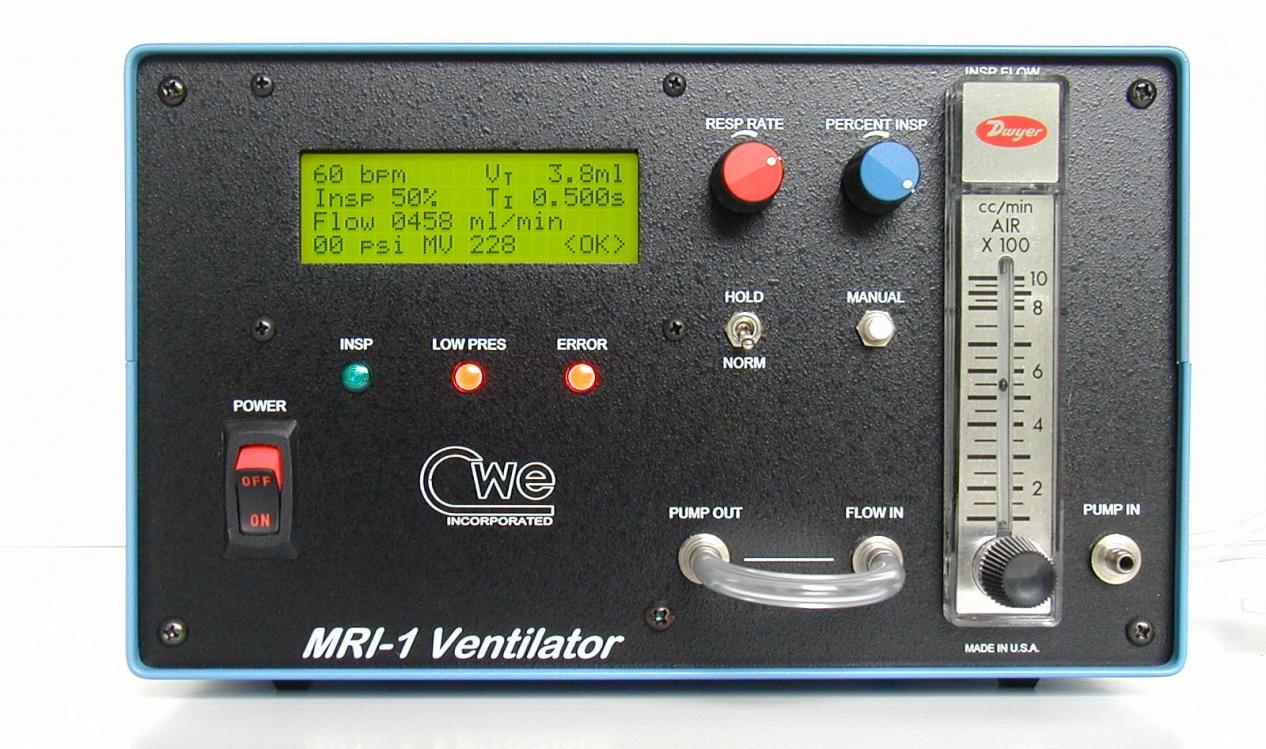

设置和操作 MRI-1 很容易。 软管连接控制单元和阀门,为阀门提供呼吸气流和气动控制压力。 只需要三个控件:呼吸频率设置为呼吸/分钟; 流量使用前面板流量计设置(并由质量流量计内部测量); 并且设置吸气百分比以建立吸气与呼气时间的比率(I/E 比率)。 所有呼吸参数都显示在前面板 LCD 显示屏上。 反映当前设置的潮气量和分钟通气量也持续显示,并可通过调节流速轻松更改。

可扩展

MRI-1 也可用于非磁性环境。由于通风阀的非电气特性,该装置特别适合敏感的电生理记录情况。除了标准的微型气动阀外,MRI-1 还接受任何可用于流行的 SAR-1000 和 SAR-830​​/AP 呼吸机的电磁阀组件。使用 MVA-4 多阀扩张器,还可以仅使用一个 MRI-1 作为控制单元同时为多只啮齿动物大小的动物通气。外部阀门同步运行,但潮气量是通过改变每个阀门组件的流速来独立设置的。

安装要求

操作气动阀需要压缩空气源(约 20-50 psi)。它安装在设备的后面板上,根据远程阀门操作的需要在内部打开或关闭压力。所有型号都具有可切换的 120/240VAC 操作。

附件:

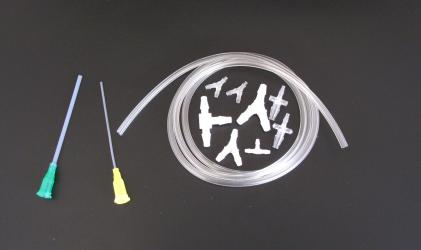

MRI-1 附件套件

MRI-1 Accessory Kit

零件号 12-01101

管道、适配器、连接器、夹子套件(与标准MRI-1 一起提供)。

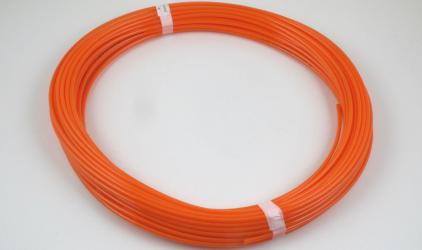

MRI-1 散装气动管组

MRI-1 Bulk Pneumatic Tubing

零件号 12-07111

用于 MRI-1 的散装 4 毫米外径气动管; 有以下颜色可供选择:透明、红色、绿色、蓝色、黄色(订购时请注明颜色); 100 ft.

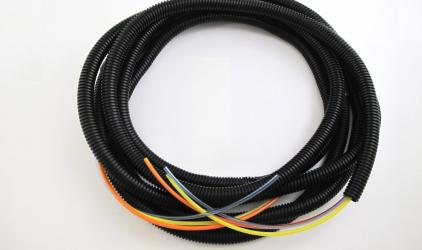

MRI-1 更换管组

MRI-1 Replacement Tubing Set

零件号 12-07110

用于远程阀门的特殊气动管,18′ (5.5m)。

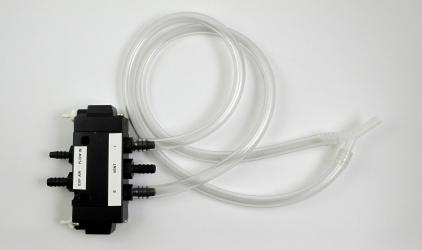

气动阀 M:带管子和配件的非磁性阀组,Monkey – Cat

Pneumatic Valve M: Non-magnetic valve set for MRI-1 with tubing & fittings, monkey - cat

零件号 12-07300

MRI-1 阀组需要两个气动控制管连接到 MRI-1 呼吸机; 一个驱动阀门进入吸气,另一个驱动呼气。 第三根软管将吸气气流输送到阀门。 每张图片的左侧显示了连接到动物气管插管的“I”和“E”管。 请注意,流动是单向的,因此唯一的死区包含在气管导管“Y”连接器的远端。 从主机到阀门的标准配管长度为 6m。

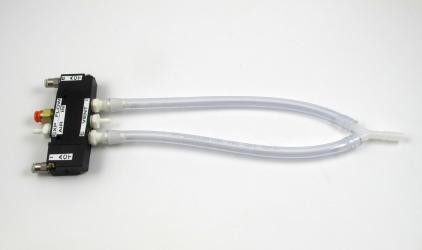

气动阀 S:带管子和配件的非磁性阀组,兔子 – 大型啮齿动物

Pneumatic Valve S: Non-magnetic valve set for MRI-1 ventilator with tubing & fittings, rabbit - large rodents

零件号 12-07200

MRI-1 阀组需要两个气动控制管连接到 MRI-1 呼吸机; 一个驱动阀门进入吸气,另一个驱动呼气。 第三根软管将吸气气流输送到阀门。 每张图片的左侧显示了连接到动物气管插管的“I”和“E”管。 请注意,流动是单向的,因此唯一的死区包含在气管导管“Y”连接器的远端。 从主机到阀门的标准配管长度为 6m。

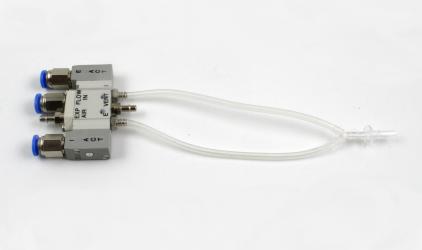

气动阀 XS:带管道和配件的非磁性阀组,小鼠 – 大鼠

Pneumatic Valve XS: Non-magnetic valve set with tubing & fittings, mouse - rat

零件号 12-07100

MRI-1 阀组需要两个气动控制管连接到 MRI-1 呼吸机; 一个驱动阀门进入吸气,另一个驱动呼气。 第三根软管将吸气气流输送到阀门。 每张图片的左侧显示了连接到动物气管插管的“I”和“E”管。 请注意,流动是单向的,因此唯一的死区包含在气管导管“Y”连接器的远端。 从主机到阀门的标准配管长度为 6m。
