小动物呼吸机SAR-830/AP,带内置气泵的容积/压力循环呼吸机

SAR-830/AP 传奇般的可靠性基于简单的操作原理和坚固的结构。 潮气量是通过在设定的吸气时间内将已知气流引入肺部而产生的。 仅需要三个控制项——呼吸频率、吸气时间和流速,即可在大范围内产生潮气量和呼吸频率。

联系我们:18515077689

产品详情

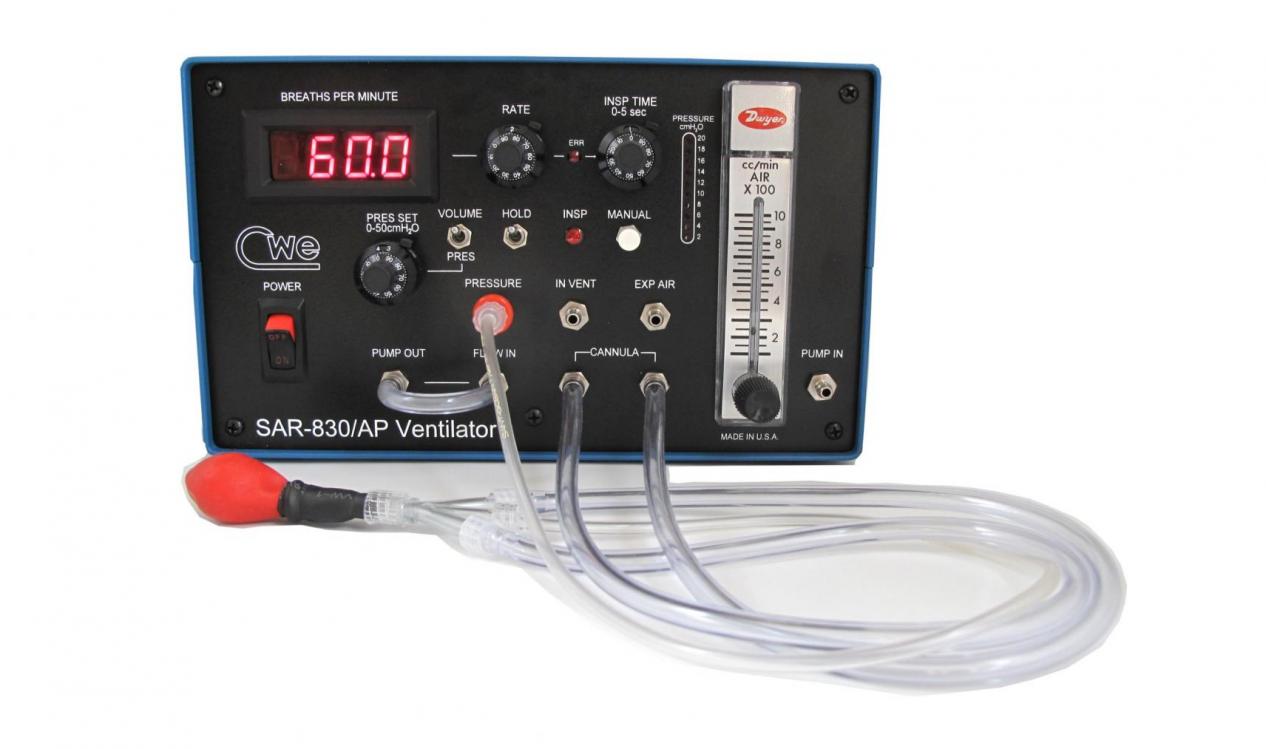

SAR-830/AP Small Animal Ventilator, Volume / Pressure cycled

SAR-830/AP 传奇般的可靠性基于简单的操作原理和坚固的结构。 潮气量是通过在设定的吸气时间内将已知气流引入肺部而产生的。 仅需要三个控制项——呼吸频率、吸气时间和流速,即可在大范围内产生潮气量和呼吸频率。 我们的 SAR-830/AP 具有压力循环的附加功能,每次吸气时肺部始终充气至设定压力。 与异氟醚麻醉系统兼容。

零件编号:12-02100

相关动物:大鼠、小鼠、兔子、豚鼠

标准特征:

可靠的全电子呼吸机

压力或体积循环操作

潮气量和速率范围宽

小鼠至豚鼠大小

可扩展至 5 只动物

氧气和麻醉安全

规格:

呼吸频率范围:5 – 200 次/分钟

潮气量范围(注 1):0.2 – 35ml

吸气时间范围:0 – 5.00 秒

吸气流量范围(注 2):100 – 1000 毫升/分钟

压力控制范围:0 – 50.0 cmH2O

模拟速率输出电压:10mV/呼吸/分钟

模拟压力输出电压:50mV/cmH2O

逻辑同步输出电压:5V (TTL)

遥控输入:两个TTL逻辑输入

电源要求:120/240VAC,可选

尺寸:9Wx5.5Hx9D in(23x14x23 厘米)

注 1 使用内部阀门 可用于较大动物的外部阀门组件可提供高达 100 毫升的体积。

注 2 大鼠 – 豚鼠套件提供特殊的低量程流量计和与豚鼠兼容的管道套件。

呼吸机设置

要设置 SAR-830​​/AP,您首先需要知道所需的潮气量 (VT) 和呼吸频率 (RR)。这些可以通过参考文献或我们的使用手册后面的图表来确定。除了 VT 和 RR,您需要的另一个参数是 Inspiration: Expiration Ratio 或 IE。对于啮齿动物,这通常设置为 40% (0.40),这允许稍长的到期阶段。掌握了这些基本数字后,下面的等式将给出所需的 SAR-830​​/AP 设置。

首先,以秒为单位确定吸气时间 (TI):

TI = (IE X 60) / RR

然后,确定以毫升/分钟为单位的吸气流速:

流量 = (VT X 60) / TI

请注意,VT 以毫升为单位,RR 以呼吸次数/分钟为单位,TI 以秒为单位,FLOW 以毫升/分钟为单位。方程式会自动计算秒和分。

以下是 300 克老鼠的示例:

RR = 55 次呼吸/分钟,VT = 2.5ml,IE = 40% (0.40)

TI = (0.4 X 60) / 55 = 0.436s,和

流量 = (2.5 X 60) / 0.436 = 344ml/min

在 SAR-830​​/AP 呼吸机上,您可以直接使用 RATE 拨盘和数字显示器拨入 RR。将流量计调整到 FLOW 设置,并将 INSP TIME 拨盘调整为 TI 设置。要从这些设置向上或向下调整 VT,最方便的方法是简单地增加或减少 FLOW,同时保持时序设置不变。

附件

“T”型连接器套件

零件号 12-01120

1 个 1/8″、3/16″、1/4 ID(3.17、4.75、6.35mm)

W” 连接器套件

零件号 12-01114

用于 SAR-1000 和 SAR-830/AP 呼吸机,每包 2 个

CTP-VA-1 外部阀门组件

零件号 12-04000

啮齿动物尺寸(与 SAR-1000 内部阀门相同)。

CTP-VA-3 外部阀门组件

零件号 12-05000

兔子,猫大小

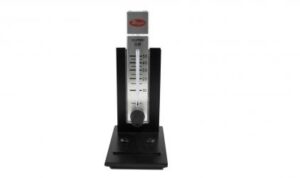

EFM-1 流量计/调节器带支架

零件号 12-10020

流量计/调节器,指定范围:100 ml、1、2.5、5、10 或 20 升/分钟

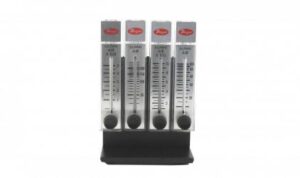

EFM-4 流量计/调节器歧管

零件号 12-10021

4 流量计/调节器歧管,四个流量计,指定范围。

LP-REG 低压在线调节器,用于 SAR-830 系列呼吸机

Low-pressure in-line regulator for use with SAR-830 series ventilators.

零件号 12-11001

用于 SAR-830 系列呼吸机的低压在线调节器,允许长时间、恒定的肺压力充气用于成像应用

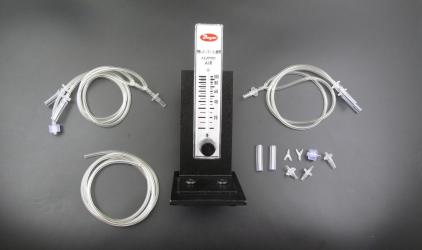

小鼠套件

Mouse kit for SAR-830 ventilator

零件号 12-01020

对于 SAR-830/AP 呼吸机:包括带支架的外置 100cc/min 流量计和用于小鼠的低容量管组(体重 10g – 100g)

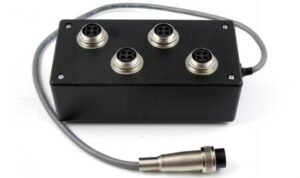

MVA-4 多阀电气适配器

零件号 12-10010

多阀电气适配器,用于为每个呼吸机添加多达 4 个 CTP-VA-1 外部阀门组件。

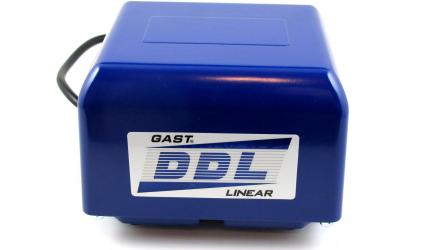

PUMP-8 外置气泵,8 升/最小范围

External air pump, 8 liter/min range

零件号 12-10032

外部气泵,8 升/分钟范围

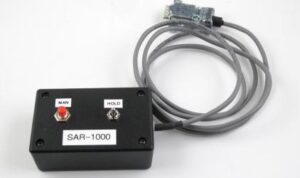

遥控手动开关

零件号 12-01211

用于 SAR-830/AP 或 SAR-1000 的 HOLD/MANUAL 开关(请说明)。

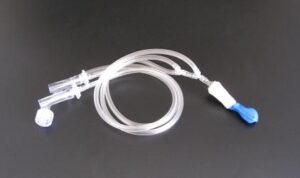

更换小鼠管组

零件号 12-03210

用于 SAR-830/AP 和 SAR-1000 呼吸机、小鼠的替换管组。

更换大鼠管组

零件号 12-03211

用于 SAR-830/AP 和 SAR-1000 呼吸机、大鼠的替换管组。

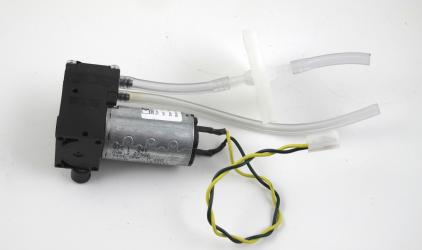

SAR-830 泵套件

SAR-830 Pump Kit

零件号 12-01110

用于 SAR-830/AP 呼吸机的更换气泵套件。

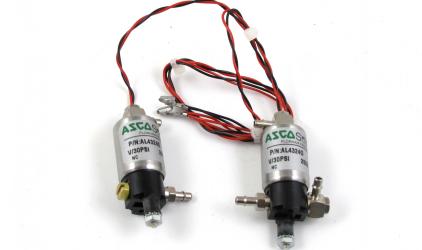

SAR-830 阀门

Replacement Solenoid Valve set for SAR-830/AP Ventilator

零件号 12-01113

用于 SAR-830/AP 呼吸机的替换电磁阀组; 包括 2 个带配件的阀门

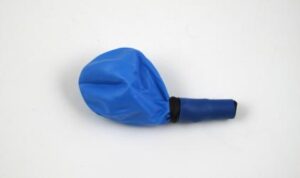

测试气球大

零件号 12-91003

乳胶测试气球,大,兔子大小,约 20 毫升(每包 5 个)

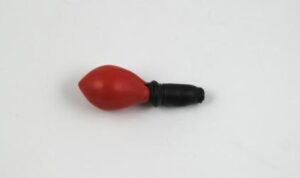

测试气球小

零件号 12-91002

乳胶测试气球,小,大鼠,大约 5 毫升(每包 5 个)

测试气球小

零件号 12-91001

乳胶测试气球,超小号,小鼠,约 1cc(每包 5 个)

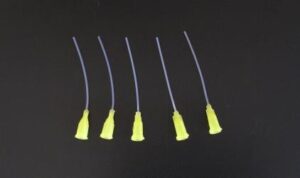

TRACH-1 小鼠气管插管,5 件装

零件号 13-21031

气管插管,带 Luer 连接器(小鼠)的柔性聚四氟乙烯,每包 5 个

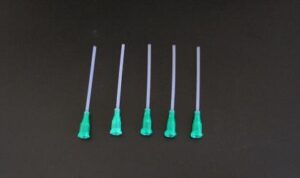

TRACH-2 大鼠气管插管,5 个一包

零件号 13-21032

气管插管,带鲁尔接头(大鼠)的柔性聚四氟乙烯,每包 5 个

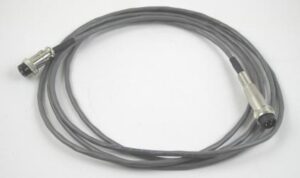

VA-CABLE 更换阀组件电缆

零件号 12-12001

CTP-VA-1 或 CTP-VA-3 阀门组件的更换电缆。 9 英尺长。

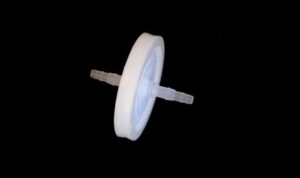

呼吸机过滤器

零件号 12-01115

用于 SAR 系列呼吸机的更换内部呼吸机过滤器。

磁共振(MR)兼容呼吸机系统用于成像应用
