产品详情
产品特点
显示设置和工作温度
控制在0.1°C以内
内置数字温度计和探头
-20° 至 +60°C 温度范围
适合大多数显微镜
使用我们的 TS-4SMP 培养皿用热载台,显微镜载玻片或培养皿上的样品可以保持在 -20°C 到 +60°C 之间的任何温度。设置很容易,花费的时间很短,并且控制器会将载物台温度调节到 +/-0.1°C 以内。载物台上的项圈设计用于容纳 35 毫米的“Nunc”培养皿。套环也可以取下以与幻灯片一起使用。
TS-4SMP 是一种热电 (Peltier) 设备,没有移动部件。不使用 CO2 或液氮进行冷却。操作只需要交流电和少量水。有两个版本。
范围:TS-4SMP -20° 至 +60°C
TS-4SMPER -20° 至 +100°C

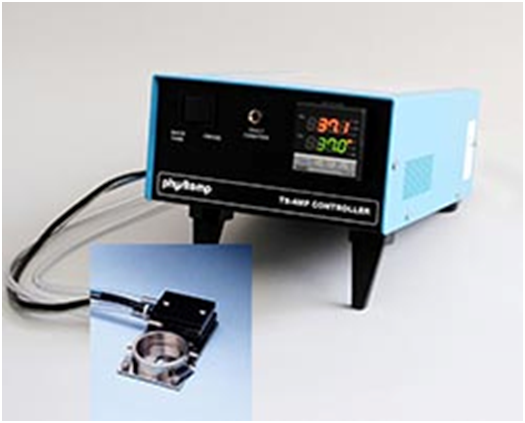

TS-4SMP 由一个载物台、一个控制器和一个可选的泵单元 (PTU-3) 或在线水过滤器 (WF-1) 组成:
载物台是镀镍铜,一侧安装有热电模块。金属板上的孔允许使用透射光。
需要水来去除由 Peltier 冷却产生的多余热量。两个水管具有自密封连接以防止溢出。可以使用来自水龙头的自来水。如果自来水不易获得,我们的泵和水箱装置 PTU-3 结构紧凑且方便。
安装在载物台上的传感器提供温度监控,用于控制目的和安全。安全传感器可防止在冷却水供应出现故障或其他故障时过热。
控制器在舞台中的热电模块的大约 5 伏直流电压下产生最大 10 安培。当载物台需要从加热变为冷却时,输出极性会自动反转,反之亦然。在调节所需温度时,SV 数显显示选择的控制温度,而 PV 显示读取实际温度。
TS-4MP 中的温度计电路也可用作独立的温度计,与提供的微探针或任何其他 T 型热电偶传感器一起使用。TS-4 随附一个单独的热电偶微探头。
可选的泵和水箱单元 PTU-3 连接到控制器背面的辅助交流输出。水箱提供足够的循环以保持级冷却。所有水连接都是自密封的。
使用 TS-4MP
标准 TS-4 热载台可轻松安装到大多数显微镜上,并可通过机械载台控件进行调整。表面有弹簧夹,可用于将载玻片固定在热载物台上。控制器有两个显示器。控制温度可以通过控制器正面的按钮进行调节。温度选择显示在 SV 数字显示屏上。实际温度显示在 PV 显示器上。
定制载物台设计
如果我们的舞台不适合您的仪器,我们可以对其进行修改。我们为特殊应用和/或特定显微镜定制载物台。这些设备可以将载物台和样品温度保持在 -20°C 到 +100°C 之间(取决于型号)。定制载物台是根据用户的规格制作的,可以是标准 TS-4MP 载物台的简单修改,也可以是全新的配置。可适合正置和倒置显微镜。请联系我们的工程部讨论您的特定应用。
载物台
控制器
温度范围 | -20° 至 +100°C |
温控表面积 | 1.25 英寸 x 1.5 英寸 |
反馈传感器 | T 型热电偶,铜-康铜 |
重量 | 不到 5 磅 |
尺寸 | 7.25 英寸宽 x 4.5 英寸高 x 10 英寸深 |
引线长度 | 40英寸 |
材料 | 铜,镀镍 |
安装 |
温度范围 | |
读出 | 双显示设定(绿色)和运行(红色)温度 |
解决 | ±0.1°C |
环境工作范围 | |
电源供应 | 110V 或 220V 交流电 |
能量消耗 | 大约 100 瓦 |
交流附件输出 | |
尺寸 | |
重量 | 不到 5 磅 |
