FCS2腔室系统组件
腔室的精确流量是通过我们获得专利的微导管载玻片实现的。通过使用单个硅胶垫圈将微导水管载玻片与含有细胞的盖玻片分开，形成一条流体通道。该垫圈可以是从 50 微米到 1 毫米的任何厚度以及您选择或创建的任何横向几何形状。
联系我们：173 3002 4660（微信同号）
产品详情
FCS2腔室系统组件
40mm盖玻片
40 毫米德国 Desag 263 硼硅酸盐玻璃盖玻片包装，非常适合成像。 用于 Bioptechs FCS2 和 FCS3腔室系统。
这些是 40 毫米圆形空白高质量玻璃显微镜载玻片。 载玻片光学透明，用于 FCS2 和 FCS3 腔室以创建光学腔。 请参见 FCS2 腔室第一张图片中的编号 7 或底部图片 FCS3 腔室中的编号 3。 盖玻片包装的数量为 200、500 和 1,000个/包。

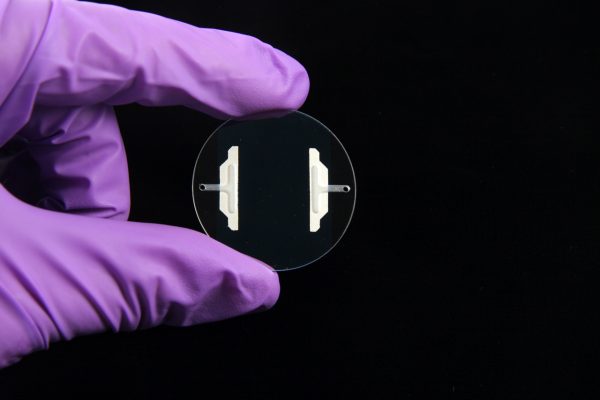

微导管载玻片 (5/pk)
一个直径为 40 毫米、厚度为 1 毫米的玻璃圆，外表面带有 ITO 涂层，其中有两个端口孔和微导水槽，以促进 Bioptechs FCS2 或 FCS3 腔室中层流灌注。
如下图#5 所示，微导管载玻片可实现 FCS2 和 FCS3 腔室系统内的流体层流灌注。
FCS2 腔体分解图
| 项目 5,6 和 7 是光学腔，垫圈 (#6) 可以更改为下面的任何一种垫圈，或者可以定制垫圈以制作任何您想要的流动几何形状或基质体积。 盖玻片采用标准 0.17 毫米、#1.5 厚度，但也提供 0.5 毫米、#5厚度盖玻片。
|
1.电气外壳 仅在加热室上。 可拆卸以对灌注管进行消毒。 包括用于温度控制的温度传感器和加热器触点。 2.腔顶 包含灌注管，可完全高压高温灭菌。 3.灌注管 用于无菌灌注的 14 号针管。 4.上垫片 施加压力以确保腔室密封并防止泄漏。 5.微导管载玻片 一种集成了灌注、温度控制、大容量层流和科勒照明的光学表面。 电子导电涂层产生均匀的温度控制。 6. 单下垫片 该垫圈可以具有您想要的任何内部几何形状，标准厚度从 0.1 毫米到 1 毫米不等。 这允许您定义腔室的体积和流量特性。 7. 40mm 盖玻片 细胞生长的表面 8. 自锁底座 旨在确保平行均匀闭合、消除泄漏和破损的盖玻片。 温度控制 鸠尾榫底座安装在稳定性范围内。 |
有关 FCS 系统的更多信息：
腔室的精确流量是通过我们获得专利的微导管载玻片实现的。通过使用单个硅胶垫圈将微导水管载玻片与含有细胞的盖玻片分开，形成一条流体通道。该垫圈可以是从 50 微米到 1 毫米的任何厚度以及您选择或创建的任何横向几何形状。这种布置允许用户定义流动特性。因此，您不受光腔几何形状的限制。相反，您选择或创建它！ 通过从腔室顶部侧面突出的两个 14 号针管使流体进入该流道。这些管子提供与微导管载玻片中的两个灌注孔的流体连接，这两个灌注孔与微导管载玻片内表面的两个“T”形凹槽连接。 “T”形槽允许基质在流过细胞之前寻找阻力最小的路径并变得接近层流。 这种技术消除了对金属灌注环和附加垫圈的需要，这是大多数传统技术所需的限制因素
 |
 |
流量腔室垫片/流动室垫片
40 毫米圆形硅胶垫片将微型导管载玻片与盖玻片分开，在 FCS2 和 FCS3 腔室中形成光学腔。选择创建所需流动特性的内部几何形状和厚度。
可根据要求提供定制垫片材料、几何形状和厚度
标准硅胶 FCS2&3 垫片组 (30/组) – 060319-2-0719
| 0.1 毫米厚 | 0.25 毫米厚 | 0.5 毫米厚 | 0.75 毫米厚 | 1.0 毫米厚 |
| (3) 30mm 圆形 | (3) 30mm 圆形 | (3) 30mm 圆形 | (5) 30mm 圆形带孔 | (2) 30mm 圆形 |
| (2) 14 x 24 | (2) 14 x 24 | (2) 14 x 24 | (2) 14 x 24 | (1) 14 x 24 |
| (2) 空白 | (2) 空白 | (1) 空白 | (1) 空白 |
可定制的流量垫片
通过简单地改变这一垫片，您可以改变腔室的体积。 该垫圈可以具有您想要的任何内部几何形状，并且可以是从 0.1mm 到 1mm 的任何厚度。 下图显示了我们包含在每个 FCS 室中的垫圈的标准形状。 我们还包括实心垫圈，可根据您的应用定制。 一旦您找到了最适合您的实验的形状，您可以联系我们按照这些规格制作模具。 标准垫片轮廓示例（如下）。
FCS2 低死体积顶部
FCS2 的白色顶部配备 0.5 毫米 ID 端口，而不是标准的1.5 毫米端口，以减少供应管和细胞驻留用于成像的光学腔之间的死体积。
低死体积顶部专门设计用于减少 FCS2 端口中的基质体积，从供应管连接到 FCS2 的点到细胞驻留用于成像的光学腔。 它通常在处理昂贵的化合物和底漆时使用。注意：使用低死体积顶部时，仅管的孔径和长度会减小。FCS2 的其余部分与标准型号相同。以下图表和示例说明了差异。标准 FCS2 的最小横截面积为 0.608 平方毫米。 垂直管的内径为大多数实验提供了充足的流量；在分数到毫升/秒的数量级上。然而，最低死体积顶部的最小横截面积为 0.196 平方毫米。

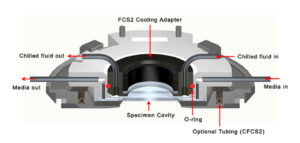

FCS2 冷却适配器
一个 O 形环密封窗口，可在 FCS2 的上部玻璃元件（微型渡槽载玻片）上循环隔离的冷却流体，以将样品冷却至所需温度。
FCS2 中的细胞被封装在由盖玻片和微导管载玻片形成的光学腔中。 冷却剂的流动在微导管载玻片上方和接触中得到促进，该载玻片与光学腔中的样品共享物理和热接触。 该附件使 FCS2 具有可灌注的层流光学腔和用户可定义的流动特性，可用于样品温度需要低于环境温度的应用。
冷却剂循环：
然后，借助虹吸管或电动循环泵的重力，通过腔室中的热交换腔（微导管载玻片和 FCS2 冷却适配器的玻璃窗之间的空间）产生冷却流体流。 细胞保持安全地封闭在单独的光学外壳中。 如果需要更多的热传递，可以将管道安装到 FCS2 底座（CFCS2 Link）中。 也可用温度范围为 0 至 45 摄氏度的可选循环冷却器装置。
注意：如果您在低于环境温度下使用高孔径数值物镜，则有必要冷却物镜并将物镜与范围热隔离。 可选的热隔离器是必要的，这样在冷却物镜时，热量也不会通过物镜转换器拉出，从而对物镜造成进一步的压力。 它还可以防止在物镜的下部元件上形成冷凝，因为提供了一个气体端口来用干燥的空气吹扫适配器。 针对 340-700nm 优化的抗反射涂层窗口密封适配器的底部。
冷却环和隔离器链接。

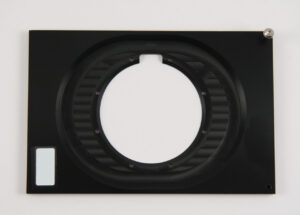

FCS2 载物台适配器
黑色阳极氧化铝板容纳FCS2 微环境控制室，并连接显微镜载物台进行成像。 请选择合适的载物台适配器。
Bioptechs FCS2 载物台适配器将显微镜载物台与 FCS2 室连接起来。 如果您对显微镜所需的载物台适配器有疑问，请联系我们，我们将为您确定。
也可根据要求提供定制载物台和改进载物台。

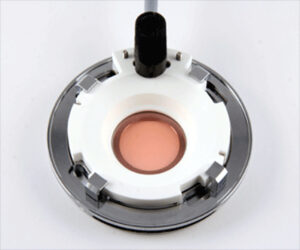

开口式适配器
FCS2 的白色顶部没有灌注端口，使 FCS2 能够在没有微导管载玻片的情况下组装，从而将 40 毫米盖玻片密封到腔室底部。 常用于显微注射。
包括：
开口式适配器
专用控制器电缆
开口模式选项允许在没有微导管载玻片的情况下组装 FCS2，从而将细胞暴露在盖玻片上以进行显微注射。 然后可以移除盖玻片并与微导管载玻片重新组装以进行长期延时。
该适配器将封闭系统流通池转换为开放系统，以便直接物理访问样品。
