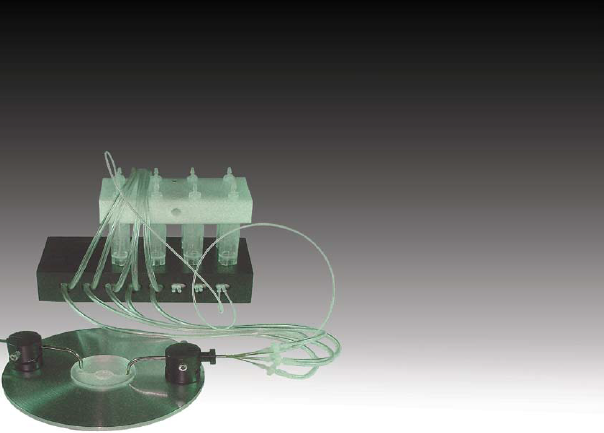

显微镜灌注系统:液体应用&切换可编程系统

1)多达 16 通道的完整系统,配有可编程定时器;2)模块化设计,自定义配置;3)与成像和数据采集系统兼容;4)开关过程中无电噪声;5)自动切换到预设方案,方便手动操作;6)体内、浴灌注&局部应用。

联系我们:173 3002 4660(微信同号)

产品详情

液体应用&切换可编程系统

多达 16 通道的完整系统,配有可编程定时器

模块化设计,自定义配置

与成像和数据采集系统兼容

开关过程中无电噪声

自动切换到预设方案,方便手动操作

体内、浴灌注&局部应用

适用于温控系统

多通道 16个独立通道
控制 手动l
无线远程控制
TTL Signals (+5V)
二进制编码
模拟输入
自动记忆 使用可编程定时器自动切换到预设通道以实现不间断灌注
设置输出 用于通道监控或自动流出控制
INHIBIT 模式 手动和外置(+5V)切换解决方案

立即关闭

RS232/USB RS232/USB 端口用于软件控制

•通道数:最多16通道
•远程控制:无线
•歧管:8通道,可以减少到1通道
•高度:高达3英尺。可调节,用于重力驱动溶液流动
•溶液瓶:60ml注射器
•压力瓶:10ml x8、50ml x8
•气体适配器/压力歧管:使用气体混合物使溶液饱和,或对溶液加压
•加压小容量输送系统:8 通道,每个通道PTFE 连 接管 2 英尺。
•管:100 英尺聚乙烯管,直接安装阀门 和灌注歧管; 50 英尺。 Tygon 管,搭配提供带倒钩的鲁尔锁以连接到注射器
•接头:带倒钩的鲁尔锁和套箍连接到溶液瓶和Tygon和聚乙烯管之间。
•防振安装
a.1×1 ft支架
b.磁性支架,
c.M8 螺纹面
•数字控制,光隔离:通过 BNC 连接器控制x16 通道输入;通过DB-9 控制x8通道连接器; CODE 模式通过 4 个数字输入(二进制编码)控制 16 个通道
•模拟输入:从 0 到 9V – 控制 16 个通道;
•SET输出:切换流出/吸入装置
•可编程定时器:用于精确的手动控制并生成最多 16 步的序列(也可以连续循环)
•软件控制:通过RS232输入,或USB适配器

0-15PSI 压力输出,可编程阀门控制器

PC-16 阀门控制器包含在每个 8 或 16 通道灌注系统中。配备无线遥控器。也可改进 N. O. 阀门。可与任何定制螺线管甚至马达一起使用。可以编程以提供最多 16 个步骤序列(如果使用溶液应用程序之间的自动清洗,最多 32 个步骤)。与数据采集和成像系统兼容:

LabView、MatLab、pClamp、IPlab、PatchMaster、Metamorh、MetaFluor 等。

自动记忆
对单个通道定时器和序列进行编程。允许按顺序在通道之间自动切换“洗涤”溶液。

代码模式
如果您的系统中可用的数字输出数量有限,控制器可以仅使用 2-4 个数字输入通过通道编码选择阀门控制。

模拟输入
您也可以通过改变电压使用模拟信号输入(0.5V 增量)来切换通道。

USB/RS232 输入
RS232 端口允许溶液自动切换和与成像系统集成。

SET Out 5V TTL 输出自动切换流出。

禁止模式
禁制模式,输入和输出。

尺寸
尺寸:5 x 12 x 9 英寸。包括 120/220VAC 内部电源。

输出
12V(最大4A/通道,共10A);可应要求提供定制设备的其他输出;

0-15PSI 压力输出(仅适用于 PC-16P 型号)

电源:100/240VAC
Item#: PC-16

夹管阀

在夹管阀中,有一个软的 1/8 英寸内径管道被阀门夹紧关闭,并在通道打开时打开。使实验后管道更换和系统清理简单。推荐用于强溶剂和试剂,以及难以清洗/清洁的溶液。包括屏蔽连接电缆。该系统配有一个歧管,适用于培养的细胞/组织切片、培养皿和卵母细胞的灌注室。包括用于管道和注射器的快接头。由于阀门在金属盒内并通过屏蔽电缆连接到控制器,因此在切换过程中没有电噪声。Item#: PS-V8

完整的 8 通道夹管阀灌注系统, PS-8H

专为动物生理学和细胞研究应用而设计。阀门安装在金属盒内,以保护系统免受电噪声的影响。该系统配有适合用于培养细胞/组织切片、培养皿和卵母细胞的灌注室的歧管。包括柔软的 Tygon、聚乙烯管和用于连接夹管的接头。包括 60 毫升注射器/储液器。包括用于管道和随附注射器的鲁尔接头。配备气体适配器,用于使用气体混合物使溶液饱和,例如 CO2 和 O2,或为可选PC-10/50 钢瓶加压。与数据采集和成像系统兼容。由于阀门在金属盒内并通过屏蔽电缆连接到控制器,因此在切换过程中没有电噪声。

随附的独特灵活支架提供无振动操作,并包括支架和小型磁性底座。磁性底座不会占用太多空间,但可将灌注溶液定位在样品附近。立柱由 0.5 英寸外径、1 英尺长的铝制部件组成,可延长至 3 英尺高。一个 1.5 英寸的花头螺钉将注射器固定在柱上,形成一个传统的注射器支架。配有 60 毫升注射器、旋塞阀和配件。支架也可以安装在螺纹 M8 表面上。Item# PS-8H



完整16 通道夹管阀灌注系统,PS-16H

为形成16通道设置,该系统包括上述两套部件,包含在8通道系统中,可以由同一个16通道控制器操作。Item#: PS-16H

灌注系统和阀门控制器

目录号 描述
PS-V8 夹管阀,屏蔽,一盒8 个,用于 PC-16 控制器
PS-V8S-15 微型 1.5ms 电磁阀,一套8 个,安装在铝盒内
PS-V8S 电磁阀,一套8 个,安装在铝盒内
PS-8SE 经济8 通道灌注系统。包括可编程 16 通道控制器和电磁阀(不含 SH-1A 注射器支架、歧管、管道和接头)。
PS-8S 完整的 8 通道灌注系统。包括可编程 16 通道控制器、电磁阀、SH-1A 注射器支架、歧管、管道和接头。
PS-16S 完整的 16 通道灌注系统。包括可编程 16 通道控制器、电磁阀、SH-1A 注射器支架、歧管、管道和接头
PC-16 16 通道阀门控制器,可编程
PC-16P 带 15PSI 泵的 16 通道阀门控制器,可编程

夹管阀灌注系统

目录号 描述
PS-8H 完整的 8 通道夹管阀灌注系统,带控制器、磁性底座上的注射器支架
PS-16H 完整的 16 通道夹管阀灌注系统。包括可编程 16 通道控制器、夹管阀、SH-1A 注射器支架、歧管、管道和接头。

附件

目录号 描述
DB9-C PC-16 控制器和阀门的连接电缆
CFPS-USB USB转RS232适配器
DB9-IMG 从 PC-16 控制器到成像系统的连接电缆

电磁阀

微型 1.5ms开关,电磁阀,8 件套, PS-V8S-15

这些快速阀可用于单细胞/小样品灌流,或在微流体设置中切换溶液。由于最小的内部工作量,它们不会造成干扰。为 0.042 英寸内径软管提供倒钩连接。这八个 (x8) 阀门安装在一个 125x25x50 毫米的小铝盒中,该盒带有1 英尺长支架 0.5 英寸杆和 x 块。Item#: PS-V8S-15


完整的 8 通道夹管阀灌注系统,PS-8S

专为动物生理学和细胞研究应用而设计。易于使用的带鲁尔接头的电磁阀。宽孔口将保持高流速。该系统配有适合用于培养的细胞/组织切片、培养皿和卵母细胞的灌注室的歧管。包括柔软的 Tygon、聚乙烯管和用于连接夹管的接头。包括60 毫升注射器/储液器。包括用于管道和随附注射器的快鲁尔接头。与数据采集和成像系统兼容。

随附的独特灵活支架提供无振动操作,并包括支架和小型磁性底座。磁性底座不会占用设置太多空间,但允许将灌注溶液定位在您的样品附近。立柱由 0.5 英寸外径、1 英尺长的铝制部件组成,可延长至 3 英尺高。一个 1.5 英寸的花头螺钉将注射器固定在柱子上,形成一个传统的注射器支架。配有 60 毫升注射器、旋塞阀和配件。支架也可以安装在螺纹 M8 表面上。Item#: PS-8S

完整 16 通道夹管阀灌注系统,PS-16S

为了形成16通道设置,该系统包括上述两套部件,包含在8通道系统中,可以由同一个16通道控制器操作。Item#: PS-16S

•无线遥控;由计算机或其他设备产生的手 动控制、数字或 TTL 信号
•模拟信号控制
•用于软件控制的 RS232 端口(或 USB 连 接)
•歧管:8通道,每个可减少到1通道
•高度:高达3英尺。可调节,用于重力驱动溶液流动
•溶液瓶:60ml x16
•管材:100 英尺聚乙烯管,直接安装阀门和 灌注歧管; 50 英尺 Tygon 管,适合提供带倒钩的鲁尔锁
•接头:带倒钩的鲁尔锁和套箍连接到溶 液缸以及在 Tygon 和聚乙烯管之间
•防振安装:
a.1×1 ft 支架
b.磁性支架,
c.M8螺纹面

附件
USB转RS232适配器

您通过计算机 USB 端口进行连接。创建一个虚拟 RS232 (COM) 端口,以便您可以使用标准软件对控制器进行编程。Item#: CFPS-USB

连接灌注系统和成像系统的电缆

适合您成像系统的定制电缆。与成像软件一起使用以控制灌注系统,用于自动液体处理和测试溶液应用。指定使用的成像包或定义所需的连接器。Item#: DB9-IMG

数字压力控制器泵,带 RS232端口

用于小容量输送系统、压力瓶和溶液开关。产生高达 15PSI 的压力(不需要外部压力源)。控制器调节输出压力(0.5 毫米汞柱稳定性),以提供通过样品室(例如微流体芯片)的定义平稳的溶液流。防止溶液中的气泡堵塞流动。使用简单。这是注射泵的高级替代品(易于补充溶液和无限量)。PC-R15 / 10 型号提供压力源,可在0.5 mmHg 稳定性,并具有RS232 端口的敏感流体设备中进行平稳的流量控制,并监控和设置压力。Item#: PC-R15/10

  • 输出:最大压力 7.5 / 15 PSI (385/775 mmHg)
  • 稳定性:0.5 毫米汞柱
  • 连接器:轻松连接,1 / 8 英寸外径管道
  • 指示灯:压力数字显示
  • 控制:启动/停止,输出关闭/ 打开,触摸屏设置压力输出
  • 尺寸: 6 x 13 x 9in
  • 电源:内部100/240VAC电源
压力调节器

用于小容量输送 SVDS1 和压力缸 PC。连接到带有压缩气体混合物的气瓶(最大输入 300PSI)。控制器调节输出压力,以提供一致的自定义溶液流过样品室和微流体芯片(例如防止溶液中的气泡阻塞流动)。使用简单。Item#: PC-100-25

•输入:最大 300PSI
•输出:最大 30PSI
•连接器:轻松连接,5 / 32 英寸(4mm) 外径管道
•指示灯:PRESSURE数字指示,输出 LOW,输出CLOSE
•控制:
输入压力调节器 0-100PSI,关闭手动 开关,
关闭TTL 输入(+ 5V 启动),
输出压力设置,
手动盘设置压力,
外部输入设置压力,
监测压力 – 模拟输出
•尺寸: 6 x 2.5 x 9in.
•电源:包括外部 120 / 230VAC 电源

8通道压力开关, PS-V8P

这个小型歧管可以向八个独立的输出通道提供压力。如果连接到密封容器、小容量歧管或钢瓶,压力开关可以将溶液输送到任何定制的腔室或流体设备(不需要注射泵或重力驱动灌注)。可用于任何体积的容器,包括转移瓶。还可与零死体积歧管一起使用,将溶液输送到小腔室和培养皿中。需要压力泵和阀门控制器。控制器可以编程输送溶液序列和连续定期补充溶液。该开关的额定输入压力高达 150 PSI。它有一个用于平衡压力的辅助螺纹输入端口,以防止回流。尺寸:5x2x2in。如果与 PC-16 阀门控制器一起购买,该开关将随附免费的 SVDS1 小体积歧管。Item#: PS-V8P

可编程8通道液体输送系统,PS-8P

除了 8 通道压力开关 PS-V8P 外,该装置还包括 16通道可编程阀门控制器 PC-16P,内置 0-15PSI 压力控制器-泵、可调支架 SH-1A、小体积歧管SVDS1 和 SVDS2,以及套件压力缸 PC-10 和 PC-50(每个 x8),连接管道和配件。可以将溶液输送到任何定制的腔室或流体设备(不需要注射泵或重力驱动灌注)。还可与零死体积歧管一起使用,将溶液输送到小腔室和培养皿中。Item#: PS-8P
