显微镜用高分辨率成像的受控环境系统（微型培养箱）

整个实验过程中，精确的温度控制

长时间成像无漂移

模拟体内条件

CO2, 低氧 (O2), 及湿度控制

高温范围可达 150°C

浸没式物镜加热器可达 0 .01°C 稳定性

封闭受控环境

提供两种基本类型的封闭式培养箱：110x110mm型号:TC-MIS，主要用于机械显微镜载物台，以及 160x110mm 型号，适用于电动和 K 型机械载物台（一些较大的电动载物台需要安装适配器扩展件， 见下表）。 TC-MIS 培养箱发货时附有显微镜载物台适配器，几乎可用于任何显微镜（也可根据要求制作定制适配器）。 下表显示了标准显微镜型号的适配器目录号

TC-MIS 培养箱显微镜适配器

机械显微镜载物台微型培养箱

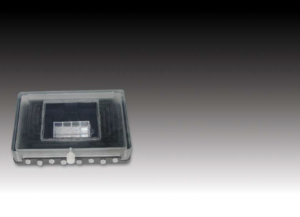

载玻片、盖玻片和培养皿微型培养箱TC-MIS

专为长期活细胞成像和延时显微镜而设计。可与培养皿、腔室盖玻片、盖玻片支架和玻璃底培养皿35 和 50 毫米一起使用。包含用于气体混合的鲁尔锁端口（用于控制 CO2 或缺氧）、用于控制湿度的水箱内部以及用于防止冷凝的加热盖（单独购买）。用于管道和附件（探头和传感器）的内置多端口。需要一个温度控制器。集成载物台传感器以实现稳定的温度控制，并可与可选的 BATH 探头一起使用以监测内部温度。适合任何显微镜（在订购时运输时指定显微镜型号，安装在显微镜适配器 上；一些（例如蔡司）显微镜需要一个凹入式插入件 – K 型 – 和一个不同的具有 160x110mm 尺寸的培养箱）。可以使用开口的加热盖升级，使用微注射工具进入细胞操作。

可用物镜加热器进行升级以用于浸没光学观察。若用于长距离物镜，请选择 TC-MIS-65×75-HB 型带密闭1mm 加热玻璃底的培养箱，以便使用载玻片、培养皿和定制设备。可用于多通道溶液切换和灌注系统。配有一套可选可调式管架 MH-MIS 以定位内流和外流管进行连续的培养基交换。所有培养箱要求单独购买加热盖

22x46mm底部观察口通用型培养箱, TC-MIS-20×46.可与 50mm 培养皿和腔室、载玻片/盖玻片一起使用，并与 50mm 异径插管 TC-PA50（加上 TC-PA-C、-N、-F、-W）结合使用，也可结合 35mm培养皿和盖玻片架 CSC/ UTIC使用。

35 毫米底部孔径的培养箱，与培养皿和盖玻片支架 CSC 和 UTIC，TC-MIS-35一起使用。整个底部开孔，便于使用浸没式光学器件进行操作。

与培养皿一起使用的底部孔径15mm的培养箱, TC-MIS-15 由于减少到 15 毫米孔径，从底部提供更好的热量分布。对于不同品牌的培养皿，可能需要异径插件 TC-PA-C/F/N/W。

与培养皿一起使用的底部观察口11mm的培养箱, TC-MIS-11 .

由于减少至 11 毫米孔径，从底部提供更好的热量分布。对于不同品牌的培养皿，可能需要异径插件 TC-PA-C/F/N/W。

带有45 毫米底部窗口的培养箱，与 50 毫米培养皿和培养腔室一起使用，TC-MIS-45。如果与50mm 异径插件TC-PA50 一起使用，也可以与 35mm 培养皿和盖玻片支架 CSC 和 UTIC 一起使用。

带有 30 毫米底部窗口的培养箱，与 50 毫米培养皿和培养腔室一起使用，TC-MIS-30。由于减少至 30毫米孔径，从底部提供更好的热量分布。如果与 50mm 异径插件 TC-PA50 一起使用，也可以与 35mm 培养皿和盖玻片支架 CSC 和 UTIC 一起使用。

带有65x75mm 底部窗口和 1mm 加热封闭底部的培养箱，用于载玻片和培养皿，TC- MIS-80×70-HB。仅用于长距离物镜。整个底部用1mm玻璃封闭，提供80x70mm表面均匀加热。

• 外部尺寸: 110×110 毫米，从样品平面到顶盖的距离为 34 毫米（低型面配置为 25 毫米）
• 光学观察口（底部）

TC-MIS-20×46: 20 x 46 mm,

TC-MIS-65×75-HB: 65 x 75 mm,

TC-MIS-4: 4mm,

TC-MIS-3: 3mm,

TC-MIS-30: 30mm,

TC-MIS-1: 1mm,

TC-MIS-11: 11mm

• CO2 端口:鲁尔锁连接器连接到混合气源：CO2-O2-MI或PC-MI控制器；CO2-MI控制器需要进行CO2- UP改进；
• 水瓶:控制湿度。可通过外置端口进行补充。
• 培养基交换和灌注：具有多个密封的内流孔，有多种可调式管架来定位样品腔内的内流/外流管
• 与50mm (TC-MIS-40 和TC- MIS-30) 、35mm 培养皿和玻璃底培养皿，1x3in. 玻璃盖板/载玻片一起使用，用于可替换式玻璃盖板 CSC/UTIC 培养室
• 加热底部 (TC-MIS-65×75-HB) : 1mm 玻璃
• 防冷凝罩:使用内置温度传感器单独与温度控制器的第二通道连接，70×70 mm 光学窗口

低型面配置( /L)仅有 25mm 高，可用于要求低垂直距离的显微镜聚光镜以获得相差和微分干涉明场图像。具有四个端口用于CO2 输入，水填充控制内部湿度。此产品有两个管路入口，但内部空间有限，不推荐用于灌注。

密闭受控环境培养腔室
