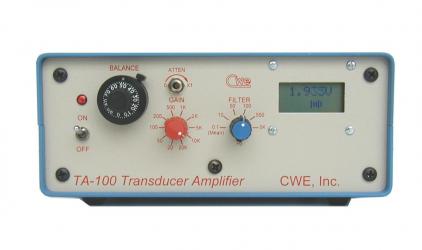

TA-100 传感器放大器

产品类别：直接血压

零件编号：08-14000

TA-100 是一款紧凑型独立放大器，适用于所有直流桥型传感器。 兼容的传感器包括血压或气压、应变计、力传感器和加速度计。 内置 LCD 显示屏可显示当前测量值以及快速响应的条形图，以便轻松查看变化的信号。 标准串行端口允许使用任何简单的终端软件进行远程数据收集。

技术规范

TA-100 具有宽增益范围、零偏移控制和包括平均功能的六位低通滤波器。模拟输出信号通过 BNC 插孔。 包括 5V 电源。

输入阻抗：>1000 兆欧

共模抑制比：> 85dB

输入失调电压随温度漂移：+0.5uV/oC

增益设置：20、50、100、200、500、1000、2000、5000、10,000、20,000X，带0-1X衰减器

传感器激励电压：+5V，3 – 10VDC 内部可调

输入连接器：Cannon WK-6-32S 六针

低通滤波器类型：Butterworth，-12dB/octave rolloff

低通滤波器设置：0.1Hz（平均值）、10、50、100、500Hz、5KHz

输出电压范围：+8.1V@+7mA

串口数据输出设置：9600,N,8,1

电源要求：+5VDC@100mA

尺寸：6.4W x 2.5H x 5D 英寸（16 x 6.4 x 13 厘米）

标准特征：

紧凑型独立放大器

与 BP 或气压、应变计、力传感器和加速度计兼容

宽增益范围

输出信号兼容所有数据采集系统

LCD 显示屏显示电流测量值和快速响应条形图，可轻松显示变化的信号

标准串口允许远程数据采集

附件：

血压校准套件

零件号 10-04050

包括血压计、灯泡、管道和连接器

DTX-1 血压传感器

零件号 10-04100

DTX-1 是一种标准的医疗级血压传感器，适用于大鼠和大型动物。 使用时需要 TC-GRA 适配器电缆。

一个血压传感器组件的组件：

1 个 DTX-1 BP 传感器

1 根 TC-GRA 适配器电缆

DTX-10 无菌包十个 DTX-1 传感器

零件号 10-04110

10 个 DTX-1 直接血压传感器的无菌包装

PS-1000/A-004 灵敏差分传感器

零件号 10-04011

灵敏的差分传感器，+10cmH20 量程。 仅限空气使用。 使用 pneumotach 进行气流监测。

PS-1000/A-1 压力传感器

零件号 10-04010

压力传感器，+70cmH20 用于空气。 气道压力监测。 仅限空气使用。

TC-GRA 传感器适配器电缆

零件号 10-04210

DTX-1 传感器适配器电缆。 需要与 DTX-1传感器一起使用。
