神经袖套电极

介绍

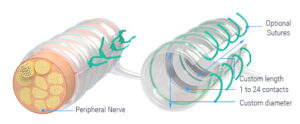

我们的神经袖套电极设计用于可靠记录和/或刺激周围神经。我们的袖套即适用于急性和慢性植入，并且有多种长度和直径可供选择，以最适合您目标神经的解剖结构。

袖套内的电极触点间距和布局是完全可定制的，排列选项包括集群、多极或同心配置。

特征

适用于急性和慢性实验。

1 – 24个电极位点。

可用内径范围广泛，从 5 mm 到小至 56 µm。

同心配置，每个环具有多个可独立寻址的触点。

可定制的电极排列，包括同心和超宽触点选项。

可适应与您选择的任何采集或刺激系统的接口。

适用于啮齿动物、大型动物和非人类灵长类动物。

所有袖套均采用生物相容性和长期稳定的材料，适合长期（数月至数年）植入。

金属类型

不锈钢、铂、铂/铱

受试对象

啮齿动物、大型动物和非人类灵长类动物,猫科动物

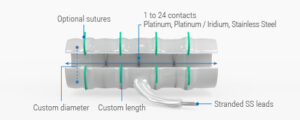

标准微型袖套和纳米袖套电极

特征

多种内径选择，从 5 毫米到 56 微米。

强大的引线具有完全可定制的位置、角度和封装类型。

触点数量及其安排的完全灵活性。

提供多种连接器类型以及裸线。

所有袖套均采用生物相容性和长期稳定的材料，适合长期（数月至数年）植入。

超过 2 年的慢性刺激报告。

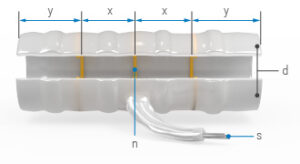

仅出于说明目的更改了触点的材料/颜色。

d 内径，

n 触点数量，

x 触点之间的间距，

y 从触点末端到袖套末端的距离，

s 聚四氟乙烯绝缘绞合不锈钢引线

标准（1.0 – 5.0 毫米内径）

触点材料和厚度	d=内径（ID）
* 推荐用于刺激
125 µm 不锈钢绞线	1.0 – 5.0 mm
100 µm 铂金	1.0 – 2.0 mm
* 250 µm 铂金	2.0 – 5.0 mm

纳米袖套（56 – 250 µm 内径）

触点材料和厚度	d=内径（ID）
25 µm 铂/铱	160 – 250 µm
12.5 µm 铂/铱	56 – 140 µm

微型袖套（0.75、0.5 和 0.3 毫米内径）

触点材料和厚度	d=内径（ID）
100 µm铂	0.5 & 0.75 mm
50 µm铂/铱	0.3 mm

同心神经袖套电极

介绍

同心神经袖套电极具有多个独立可寻址触点的环，这些触点均匀分布在袖套周围，并允许在神经周围的不同位置进行记录或刺激，以帮助瞄准单个束或避开脉管系统。

每个环允许的触点数量是袖套内径的函数。

细节：

仅出于说明目的更改了触点的材料/颜色。

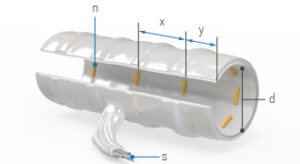

神经单个部分的多个接触，允许在圆周的不同位置进行记录或刺激。

d 内径，

n 触点数量，

w 环内的触点数 (2-8)，

x 触点之间的间距，

y 从环末端到袖套末端的距离，

s 聚四氟乙烯绝缘绞合不锈钢引线

每环触点数

袖套内径	最多触点数
1.5 mm	8 (50 µm wire)
1.0 mm	6 (50 µm wire)
0.75 mm	5 (50 µm wire)
0.5 mm	4 (50 µm wire)
0.3 mm	3 (25 µm wire only)

标准（1.0 – 5.0 毫米内径）

触点材料和厚度	d=inner diameter (i.d.) d=内径（内径）
* 推荐用于刺激
125 µm 不锈钢绞线	1.0 – 5.0 mm
100 µm 铂金	1.0 – 2.0 mm
* 250 µm 铂金	2.0 – 5.0 mm

纳米袖套（56 – 250 µm 内径）

触点材料和厚度	d=内径（ID）
25 µm 铂/铱	160 – 250 µm
12.5 µm 铂/铱	56 – 140 µm

微型袖套（0.75、0.5 和 0.3 毫米内径）

触点材料和厚度	d=内径（ID）
100 µm铂	0.5 & 0.75 mm
50 µm铂/铱	0.3 mm

X-宽触点神经袖套

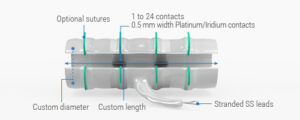

我们的 X-宽触点神经袖套电极具有 500 µm 宽的铂铱带触点，其表面积比典型触点大得多。这些大触点允许 X-宽触点神经袖套电极以更安全的电压水平提供更大的刺激电流，并且通常提供更低的功能阈值。此功能使这些袖带适用于高强度刺激应用，例如高频神经阻滞。

减小的接触阻抗非常适合确保刺激源的输出不衰减，并且更容易避免潜在的有害影响，例如电荷积聚。

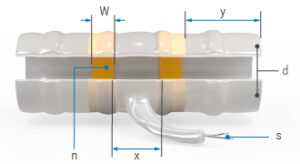

仅出于说明目的更改了触点的材料/颜色。

X 宽表面积袖带非常适合使用千赫兹电刺激来实现周围神经活动阻滞的研究。

d：内径，

n ：触点数量，

X：触点之间的间距，

W：触点宽度，

W = 0.5 mm（铂/铱 90/10），

y:的从触点末端到袖带末端的距离，

s:铁氟龙绝缘多股不锈钢导线

建议的神经袖带直径（大鼠）
神经	神经直径 (mm)	袖口直径 (mm)
坐骨神经痛	1.9	2.50
胫骨	1.2	1.5
颈迷走神经	0.5	0.75
交感链	1.43	2
膈下迷走神经	0.3	0.5
